Termék leírás

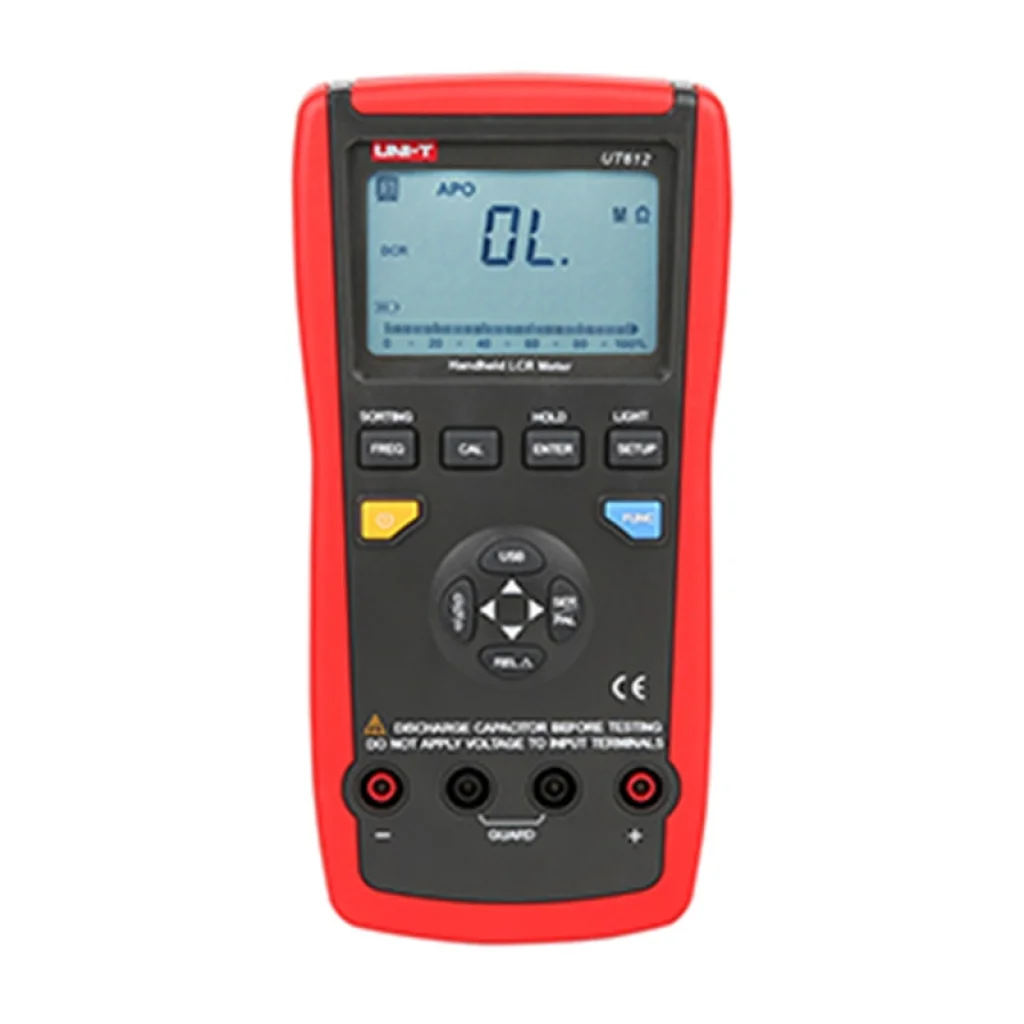

Az Uni-T UT612 LCR-mérő egy fejlett mérőműszer, amelyet az induktivitás, kapacitás és ellenállás nagy pontosságú mérésére terveztek. Széles mérési tartományt kínál: induktivitás esetén 20 µH-tól 2000 H-ig, kapacitásnál 200 pF-tól 20 mF-ig, ellenállásnál pedig 20 Ω-tól 200 MΩ-ig. A készülék öt tesztfrekvencián működik: 100 Hz, 120 Hz, 1 kHz, 10 kHz és 100 kHz.
A mérőműszer soros és párhuzamos mérési módokat is támogat, valamint az alábbi paraméterek mérésére alkalmas: L, C, R, DCR, Q, D, θ és ESR. Nagy pontosságának, automatikus LCR-alkatrészfelismerésének és az akár 60 000 mérési eredmény tárolására képes USB-interfészének köszönhetően ideális választás gyártósorokra, alkatrészellenőrzéshez és elektronikai javításokhoz.
A kis mérési hibának és a D/Q paraméterek akár 0,001-es felbontásának köszönhetően az UT612 pontos és megbízható eredményeket biztosít. A széles mérési tartomány lehetővé teszi, hogy különféle alkatrészekkel használják, a kis SMD-komponensektől egészen a nagyobb áramkörökig. Ez kevesebb eszközcserét és kényelmesebb használatot jelent a gyakorlatban.
Az alapvető LCR-mérések mellett a készülék fejlettebb funkciókat is kínál, például minőségi tényező, veszteség és fázisszög mérését. Az összehasonlító funkció és az eltérésmérés segítségével gyorsan ellenőrizhető, hogy az adott alkatrész megfelel-e az előírt tűréshatároknak, ami jelentősen felgyorsítja a minőségellenőrzést és a hibakeresést.
A nagy, háttérvilágítású LCD-kijelző és az analóg oszlopdiagram jól láthatóvá teszi az eredményeket különféle körülmények között is. A Data Hold és a relatív mód megkönnyítik az eredmények elemzését, míg az automatikus méréshatár-választás és a gyors alkatrészfelismerés csökkentik a méréshez szükséges időt.
Az USB-csatlakozón keresztül a mérőműszer számítógéphez csatlakoztatható, és akár 60 000 mérési eredmény is elmenthető. Ez különösen hasznos olyan környezetben, ahol fontos a hosszú távú adatgyűjtés és elemzés.
A mindennapi használatot praktikus funkciók segítik: az automatikus kikapcsolás növeli az elem élettartamát, az alacsony töltöttségi szint jelzője pedig segít elkerülni a váratlan leállásokat. A készülék 9 V-os elemmel vagy USB-táplálással is működtethető, ami nagyobb rugalmasságot biztosít. A csomagban megtalálható többek között egy SMD mérőkapocs, USB-kábel, többfunkciós aljzat és a szükséges szoftver, így a készülék azonnal használatba vehető.
A csomag tartalma:
- Elem
- SMD mérőkapocs
- USB-kábel
- Többfunkciós aljzat
- Használati útmutató
Műszaki adatok:
- Gyártó: Uni-T
- Modell: UT612
- Induktivitás: 20 µH ~ 2000 H (±0,5% + 5)
- Kapacitás: 200 pF ~ 20 mF (±0,5% + 5)
- Ellenállás: 20 Ω ~ 200 MΩ (±0,3% + 5)
- Támogatott paraméterek: L, C, R, DCR, Q, D, θ, ESR
- Tesztfrekvenciák: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Vizsgálati feszültség: 0,6 Vrms
- Kijelző: LCD (40 × 63 mm)
- Számlálási tartomány: 20 000
- D/Q számlálási tartomány: 2 000
- D/Q felbontás: 0,001
- Tápellátás: 9 V-os elem (6F22) vagy USB-tápellátás
- Méretek: 96 × 193 × 47 mm
- Súly: 374 g
A mérőműszer soros és párhuzamos mérési módokat is támogat, valamint az alábbi paraméterek mérésére alkalmas: L, C, R, DCR, Q, D, θ és ESR. Nagy pontosságának, automatikus LCR-alkatrészfelismerésének és az akár 60 000 mérési eredmény tárolására képes USB-interfészének köszönhetően ideális választás gyártósorokra, alkatrészellenőrzéshez és elektronikai javításokhoz.
A kis mérési hibának és a D/Q paraméterek akár 0,001-es felbontásának köszönhetően az UT612 pontos és megbízható eredményeket biztosít. A széles mérési tartomány lehetővé teszi, hogy különféle alkatrészekkel használják, a kis SMD-komponensektől egészen a nagyobb áramkörökig. Ez kevesebb eszközcserét és kényelmesebb használatot jelent a gyakorlatban.
Az alapvető LCR-mérések mellett a készülék fejlettebb funkciókat is kínál, például minőségi tényező, veszteség és fázisszög mérését. Az összehasonlító funkció és az eltérésmérés segítségével gyorsan ellenőrizhető, hogy az adott alkatrész megfelel-e az előírt tűréshatároknak, ami jelentősen felgyorsítja a minőségellenőrzést és a hibakeresést.
A nagy, háttérvilágítású LCD-kijelző és az analóg oszlopdiagram jól láthatóvá teszi az eredményeket különféle körülmények között is. A Data Hold és a relatív mód megkönnyítik az eredmények elemzését, míg az automatikus méréshatár-választás és a gyors alkatrészfelismerés csökkentik a méréshez szükséges időt.
Az USB-csatlakozón keresztül a mérőműszer számítógéphez csatlakoztatható, és akár 60 000 mérési eredmény is elmenthető. Ez különösen hasznos olyan környezetben, ahol fontos a hosszú távú adatgyűjtés és elemzés.
A mindennapi használatot praktikus funkciók segítik: az automatikus kikapcsolás növeli az elem élettartamát, az alacsony töltöttségi szint jelzője pedig segít elkerülni a váratlan leállásokat. A készülék 9 V-os elemmel vagy USB-táplálással is működtethető, ami nagyobb rugalmasságot biztosít. A csomagban megtalálható többek között egy SMD mérőkapocs, USB-kábel, többfunkciós aljzat és a szükséges szoftver, így a készülék azonnal használatba vehető.
A csomag tartalma:
- Elem
- SMD mérőkapocs
- USB-kábel
- Többfunkciós aljzat
- Használati útmutató
Műszaki adatok:
- Gyártó: Uni-T
- Modell: UT612
- Induktivitás: 20 µH ~ 2000 H (±0,5% + 5)
- Kapacitás: 200 pF ~ 20 mF (±0,5% + 5)
- Ellenállás: 20 Ω ~ 200 MΩ (±0,3% + 5)
- Támogatott paraméterek: L, C, R, DCR, Q, D, θ, ESR
- Tesztfrekvenciák: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Vizsgálati feszültség: 0,6 Vrms
- Kijelző: LCD (40 × 63 mm)
- Számlálási tartomány: 20 000
- D/Q számlálási tartomány: 2 000
- D/Q felbontás: 0,001
- Tápellátás: 9 V-os elem (6F22) vagy USB-tápellátás
- Méretek: 96 × 193 × 47 mm
- Súly: 374 g
