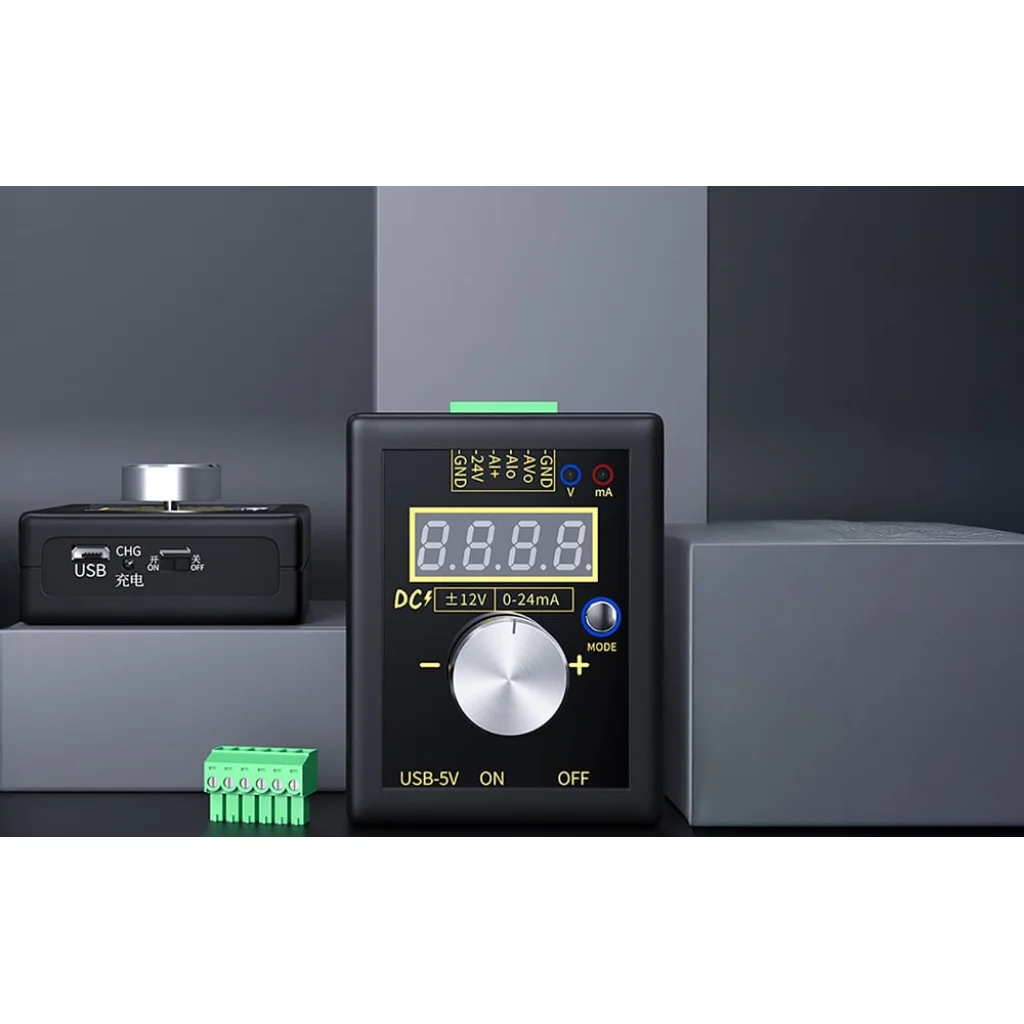

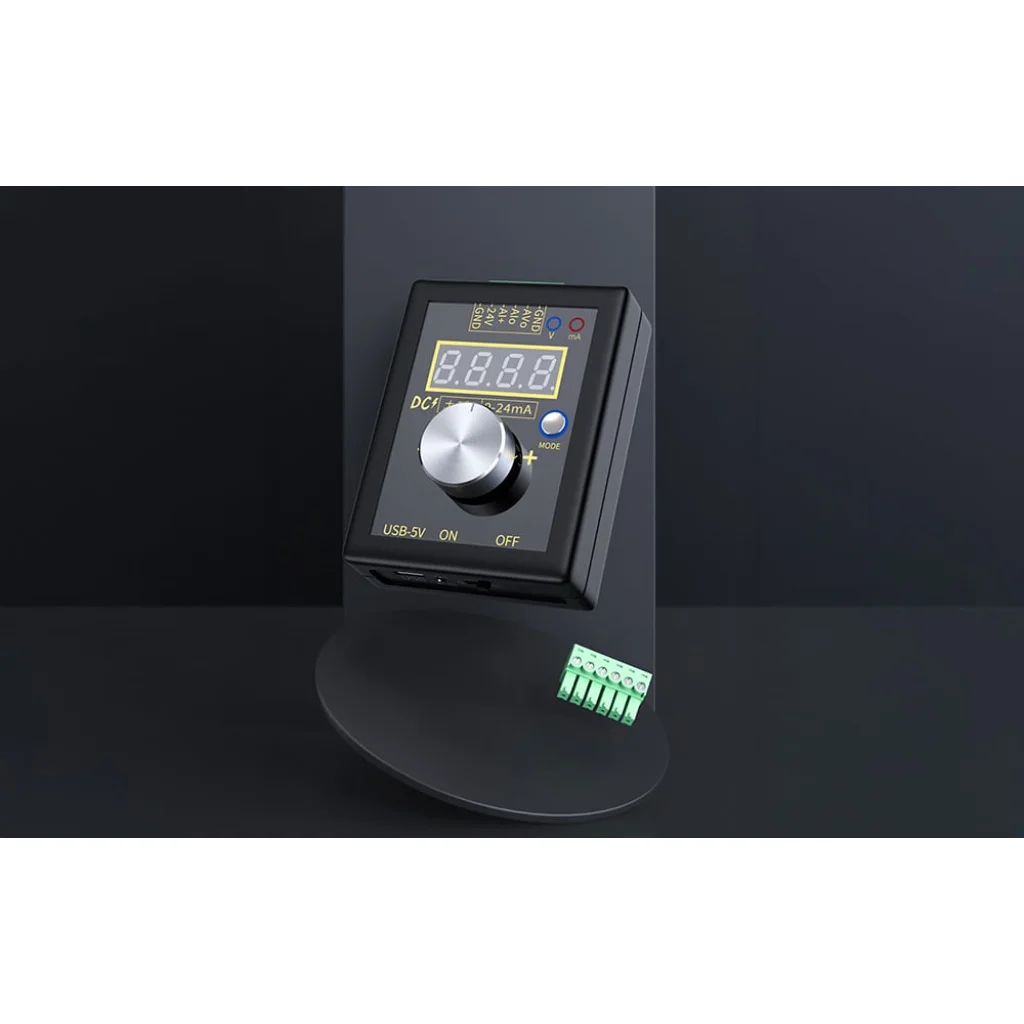

Az FNIRSI SG-002 egy professzionális, többfunkciós feszültség- és áramjel-generátor, amelyet automatizálási rendszerek tesztelésére, diagnosztizálására és üzembe helyezésére terveztek. Támogatja a ±12 V és 0–24 mA jeleket, aktív és passzív módban is működik, kompatibilis 2-, 3- és 4-vezetékes bekötésekkel, és kalibrálás után nagy pontosságot biztosít, akár ±0,05 V / ±0,05 mA értékkel. Kompakt méretének köszönhetően (89 × 69 × 28 mm) könnyen hordozható, így ideális mobil jelforrás. Hatékonyan helyettesít több különálló készüléket, és teljes ellenőrzést biztosít a jel felett minden körülmények között.

Teljes kompatibilitás automatizálási rendszerekkel és PLC-kkel

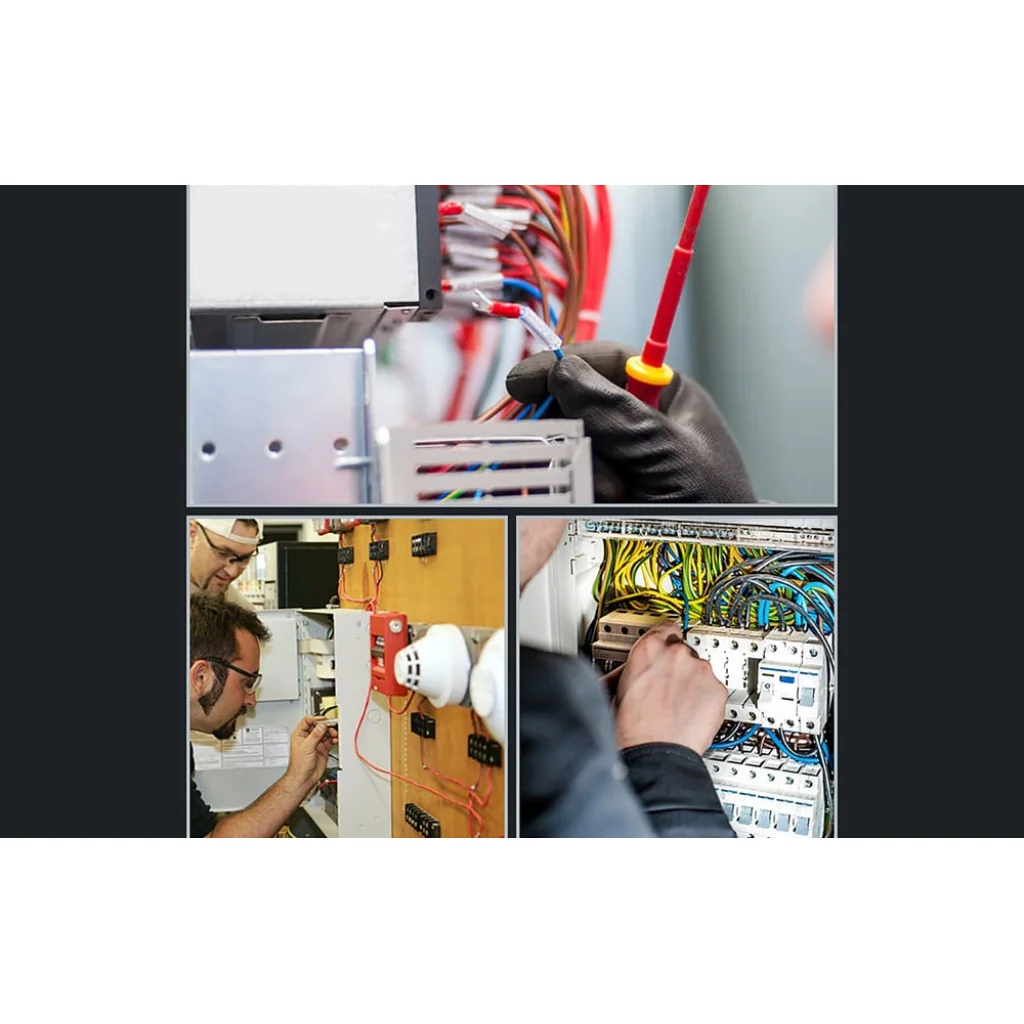

A generátort valós ipari telepítésekhez tervezték. Zökkenőmentesen működik PLC-kkel, inverterekkel, arányos szelepekkel, átalakítókkal és vezérlőrendszerekkel. Az aktív és passzív kimenetek támogatása lehetővé teszi gyakorlatilag bármilyen analóg bemenet tesztelését további ellenállások vagy külső tápellátás nélkül.

Univerzális feszültségtartományok
Az FNIRSI SG-002 számos feszültségmódot kínál: ±12 V, ±5 V, 0–10 V, 2–10 V, 0–5 V, 1–5 V, 0–3,3 V, 0–2,5 V, 0–1 V és –10–0 V. Ennek köszönhetően egyetlen eszközzel tesztelhetők a klasszikus ipari berendezések, a modern elektronikai eszközök és a kisfeszültségű vezérlőrendszerek is.

Pontos áramgenerálás 24 mA-ig
Az áramkimenet 0–24 mA tartományban működik, és támogatja a népszerű 0–20 mA és 4–20 mA szabványokat. A kalibrálás utáni magas stabilitás és pontosság ideálissá teszi érzékelők szimulálására, analóg bemenetek kalibrálására és mérőáramkörök ellenőrzésére, akár 500 Ω terhelés mellett is.

Durva és finom beállítás

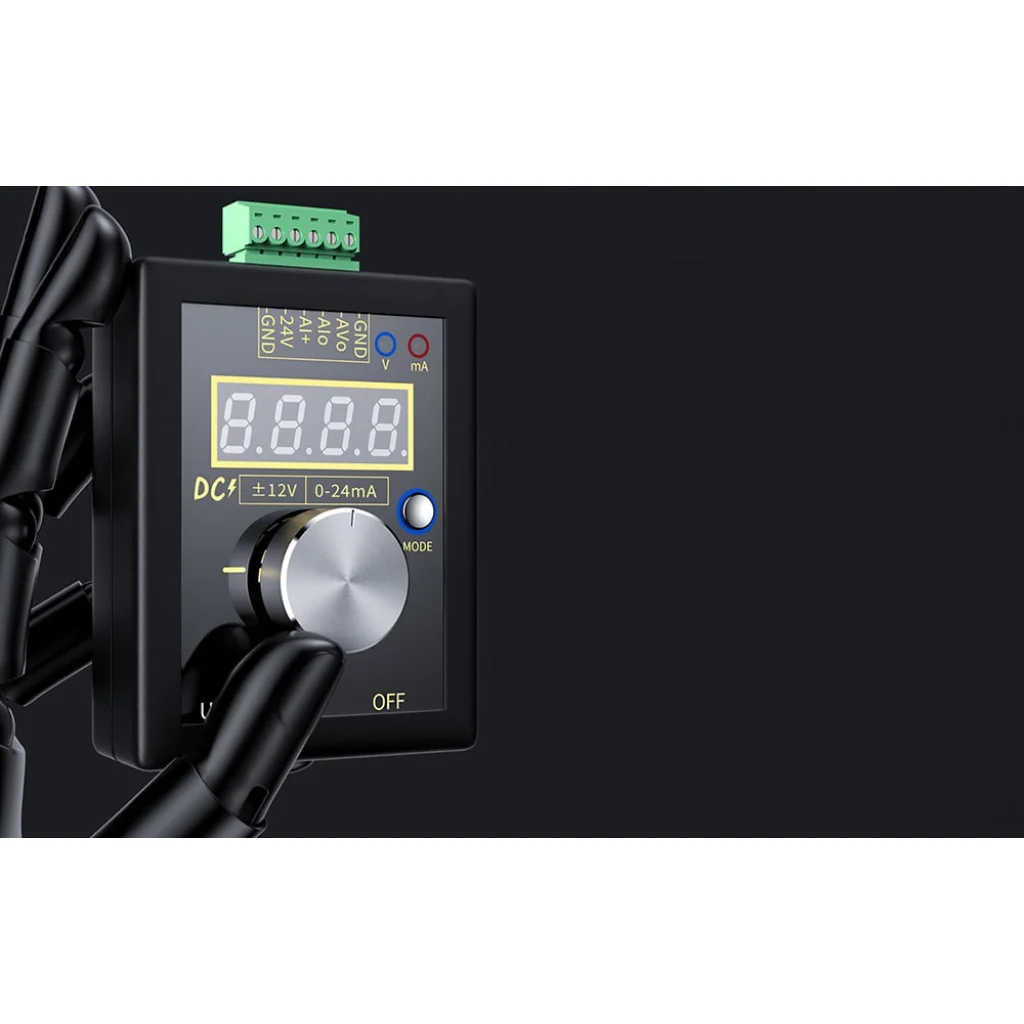

A forgó enkóder lehetővé teszi a durva és finom beállítási mód használatát. Így a kívánt érték gyorsan megközelíthető, majd nagy pontossággal finomhangolható. Egy teljes fordulat 30 impulzust generál, ami sima és kiszámítható beállítást biztosít.

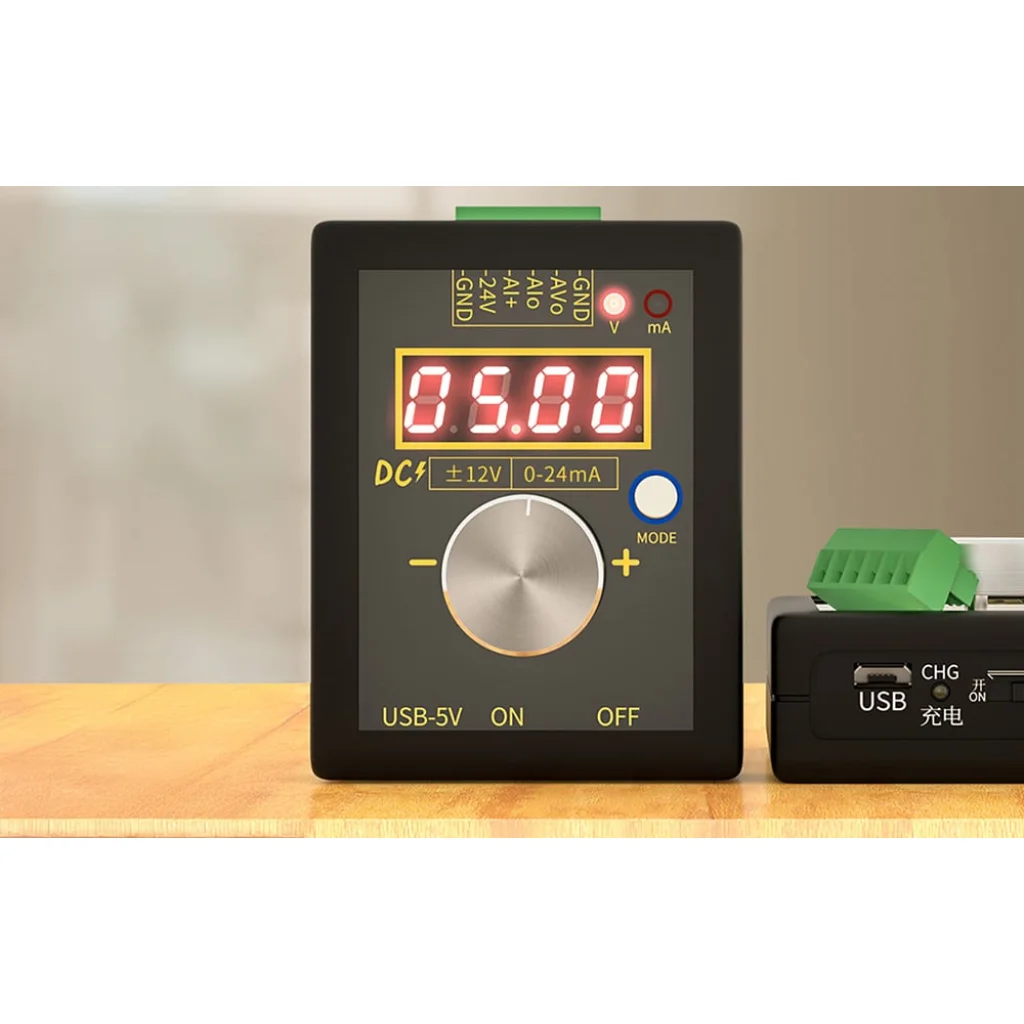

Jól olvasható kijelző

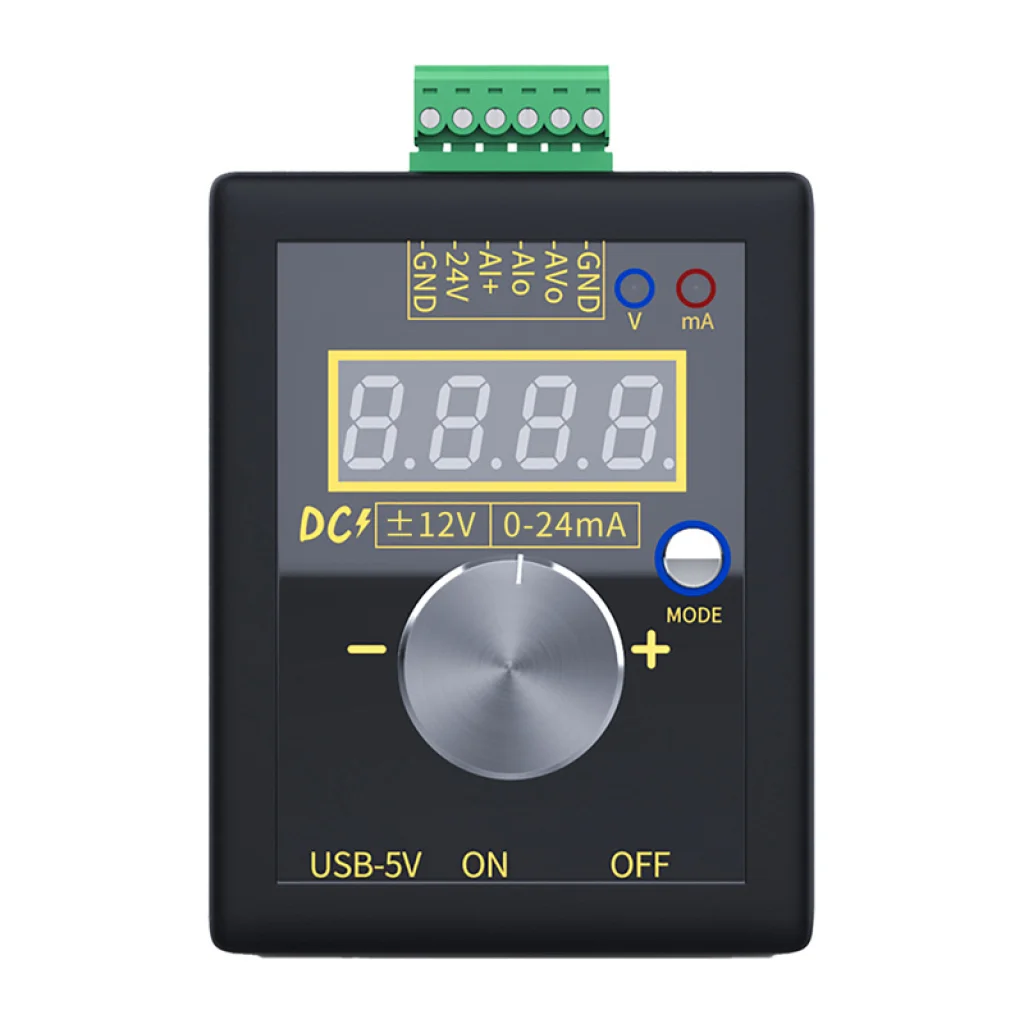

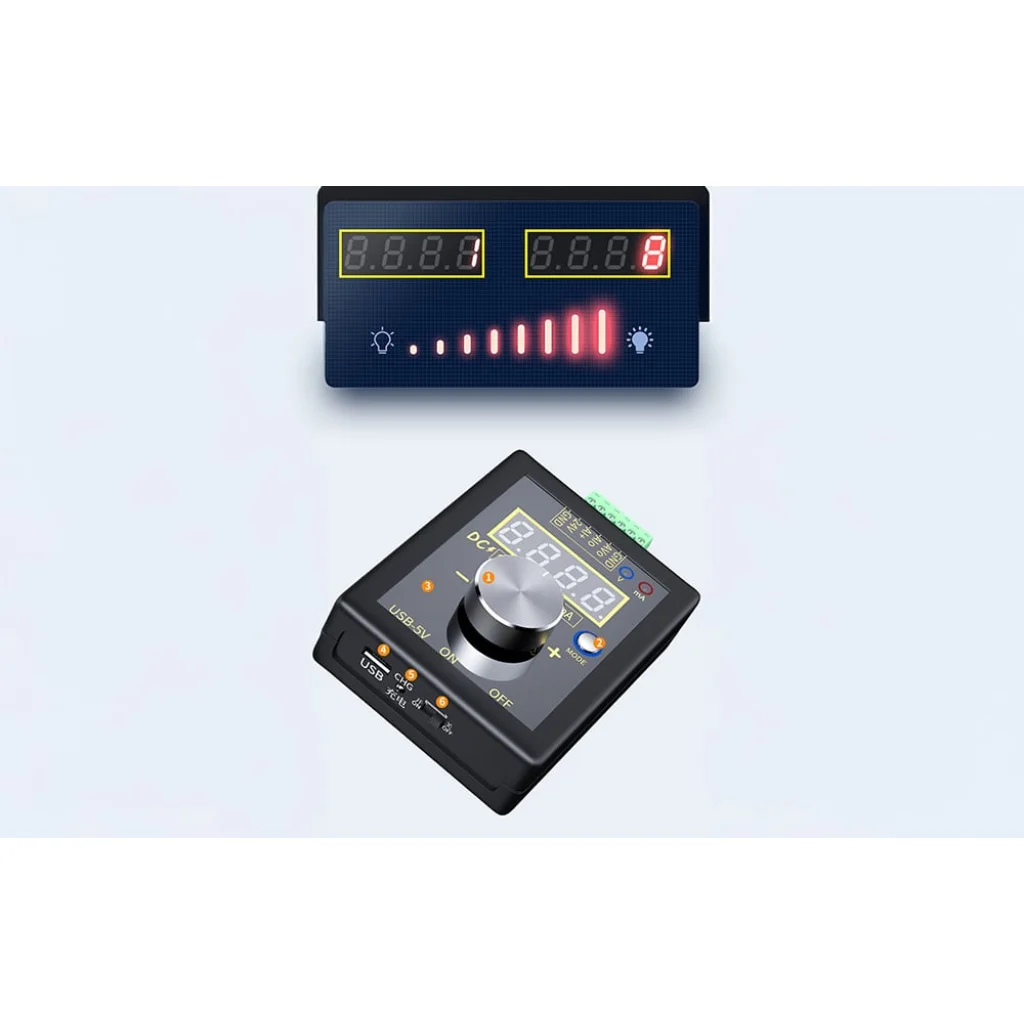

A 4 számjegyű LED-kijelző 8 fokozatú fényerőszabályzást és többféle megjelenítési módot kínál: tényleges érték, százalékos érték és speciális módok. Ez gyors és egyértelmű leolvasást biztosít különféle fényviszonyok között is.

Memória és gyorsindítási pontok
A generátor képes a beállított feszültség- és áramértékek mentésére, amelyek újraindítás után automatikusan visszatöltődnek. Emellett gyorsindítási funkcióval is rendelkezik, amely lehetővé teszi több előre beállított jelszint elmentését. Ez különösen hasznos ismétlődő szervizmunkák és sorozatos tesztelések során.

Háromféle tápellátás

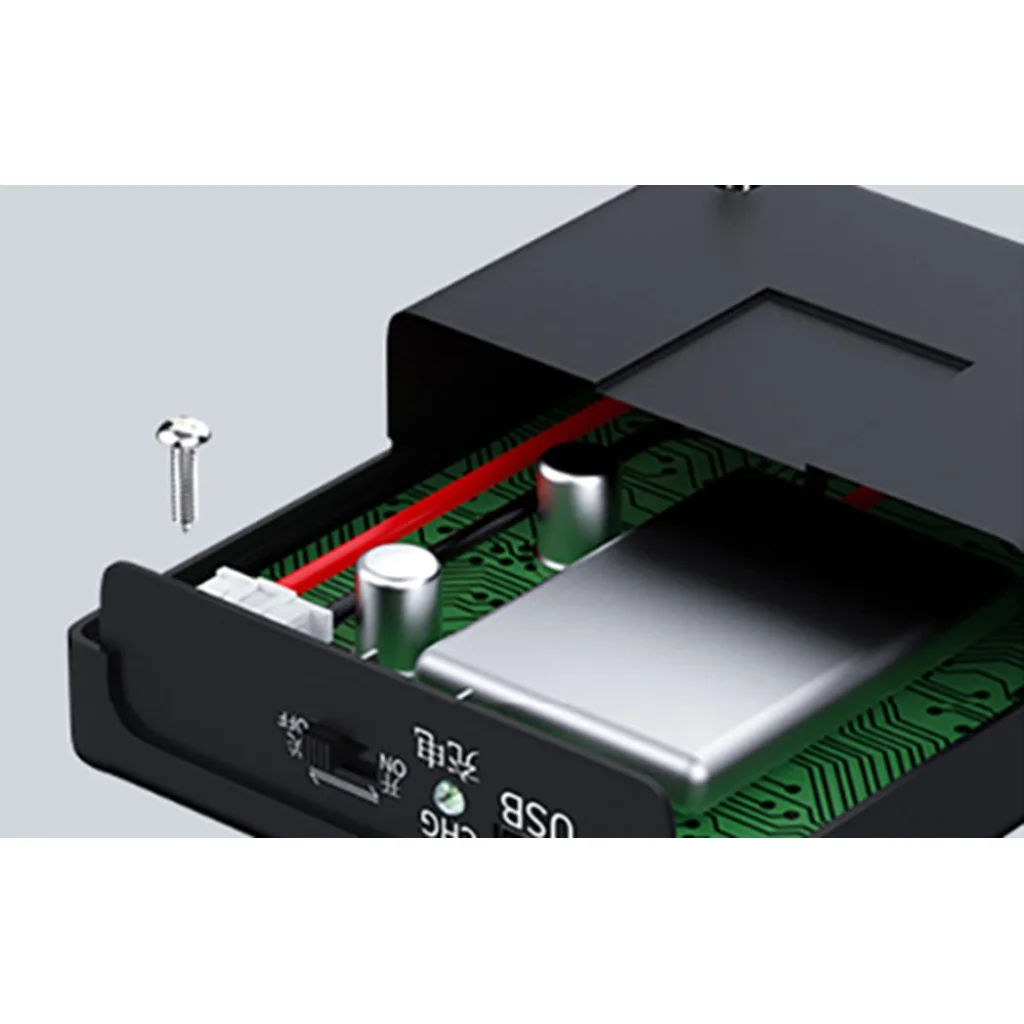

Az FNIRSI SG-002 működtethető külső 15–30 V DC tápegységről, mikro USB 5 V-on keresztül, illetve beépített 3,7 V / 1100 mAh lítium akkumulátorról is. A készülék töltés közben is használható, így terepen és vezérlőszekrényekben egyaránt praktikus.

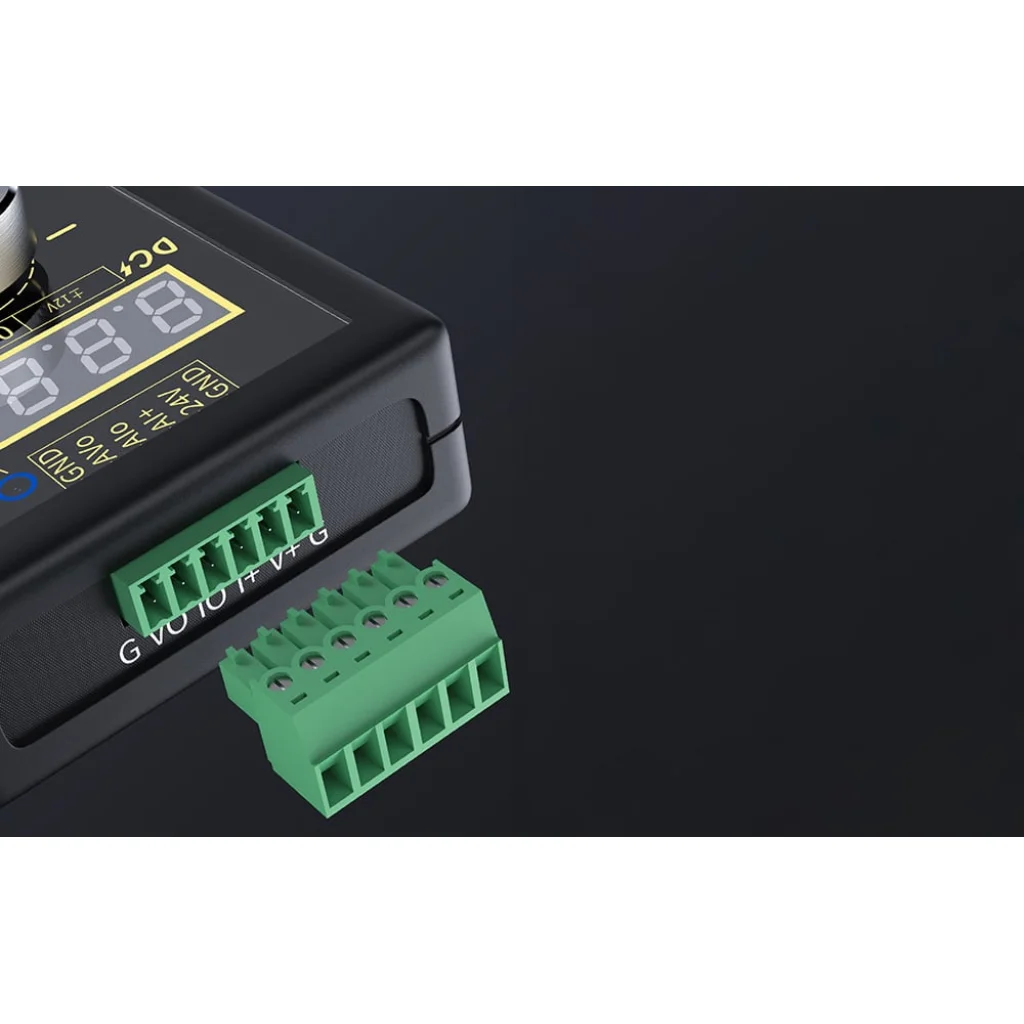

Biztonságos csatlakoztatás

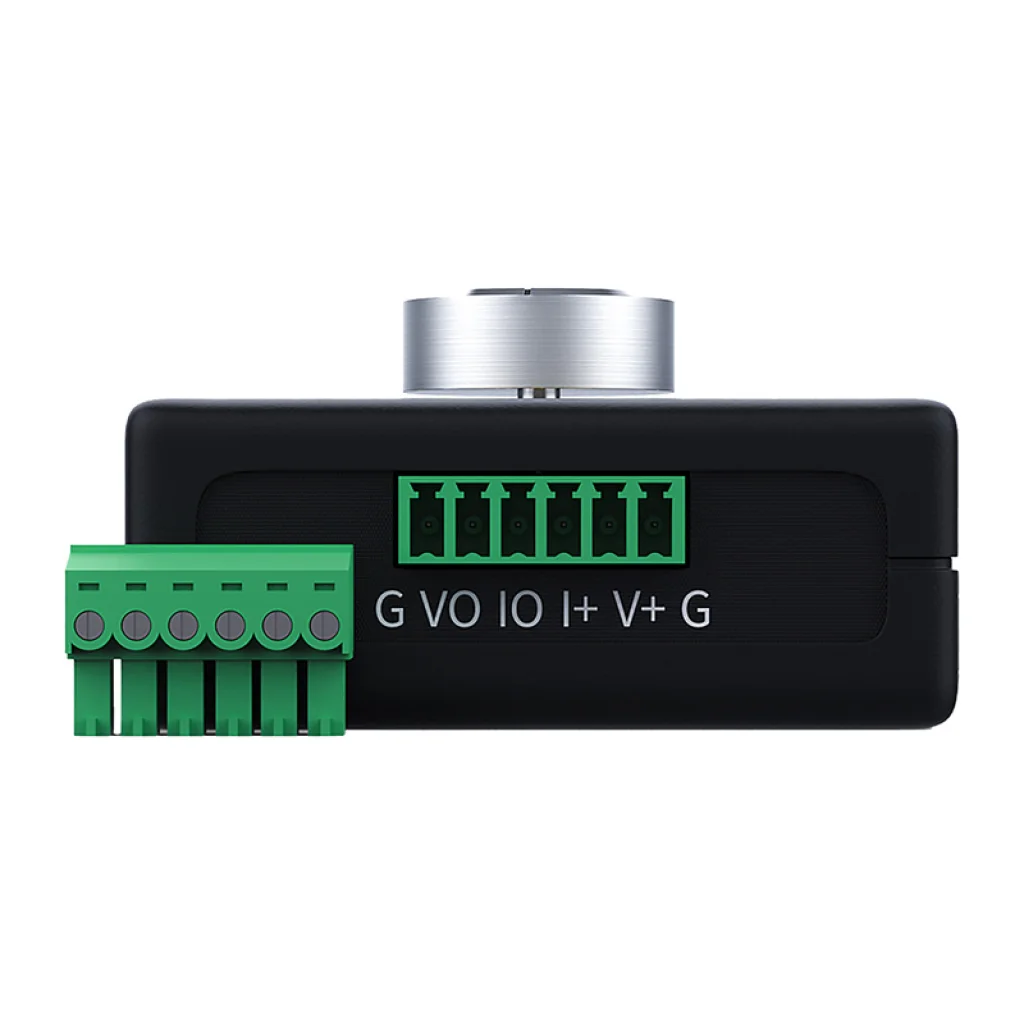

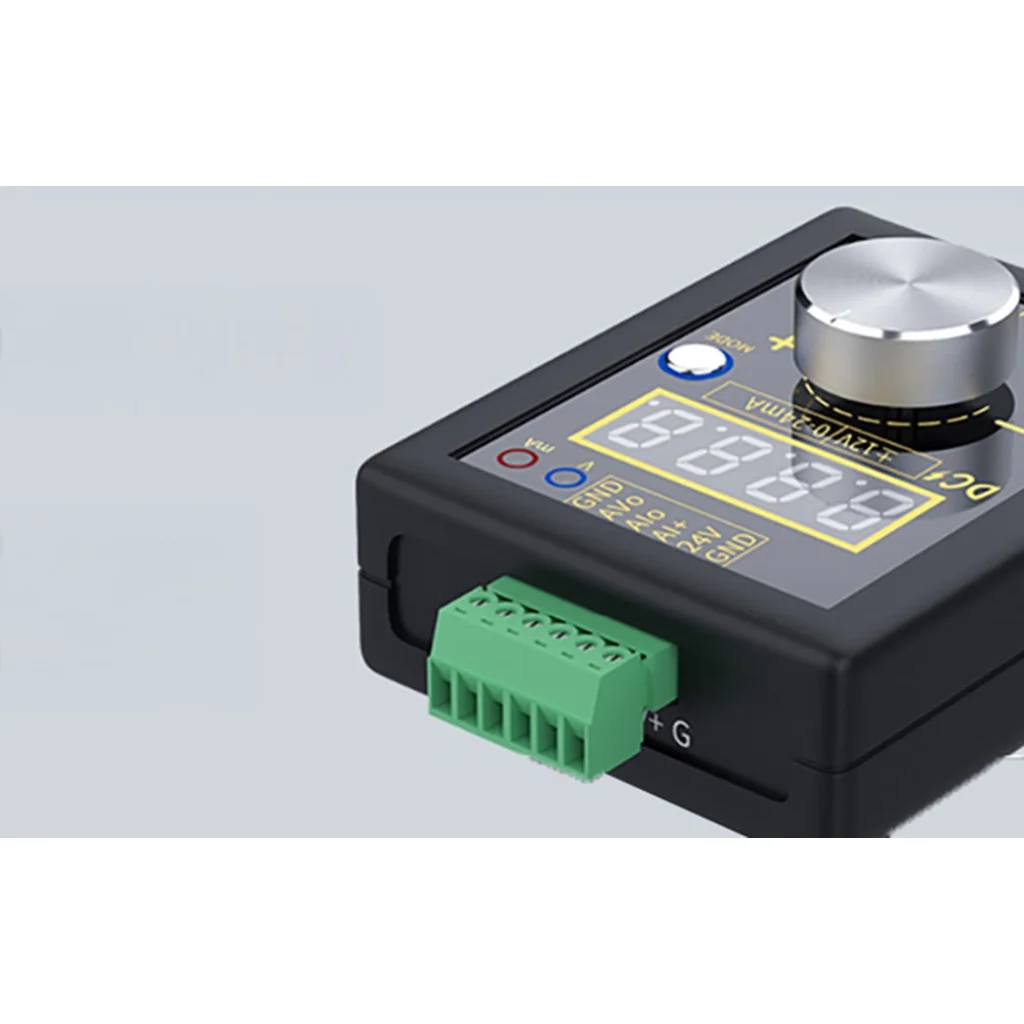

A levehető sorkapcsok gyors és biztonságos csatlakoztatást tesznek lehetővé feszültség- és áramjelekhez. Az átgondolt kapocselrendezés megkönnyíti a helyes csatlakoztatást aktív és passzív módban is, és csökkenti a hibázás esélyét ipari környezetben.

A csomag tartalma:
- FNIRSI SG-002 jelgenerátor
- Levehető sorkapocs
- USB-kábel (mikro USB)
- Felhasználói kézikönyv

Műszaki adatok:
- Gyártó: FNIRSI
- Modell: SG-002
- Eszköz típusa: többfunkciós feszültség- és áramjel-generátor
- Feszültség kimeneti tartomány: ±12 V
- Elérhető feszültség üzemmódok: ±12 V, ±5 V, 0–10 V, 2–10 V, 0–5 V, 1–5 V, 0–3,3 V, 0–2,5 V, 0–1 V, –10–0 V
- Áram kimeneti tartomány: 0–24 mA
- Támogatott áram szabványok: 0–20 mA, 4–20 mA, 0–24 mA
- Feszültség pontosság kalibrálás után: ±0,05 V
- Áram pontosság kalibrálás után: ±0,05 mA
- Maximális terhelési ellenállás: ≤ 500 Ω
- Áramkimenet típusa: aktív és passzív
- Támogatott bekötés: 2-, 3- és 4-vezetékes
- Értékbeállítás: durva és finom, forgó enkóderrel
- Beállítási felbontás:
- durva: 0,1–5 V / mA
- finom: 0,01–0,5 V / mA
- Enkóder: 30 impulzus / fordulat
- Kijelző: 4 számjegyű, nagy fényerejű LED
- Fényerőszabályzás: 8 szint
- Kijelző módok: tényleges érték, százalék, speciális módok
- Beállítások memóriája: igen, automatikus visszaállítással újraindítás után
- Gyorsindítási pontok: igen, programozható
- Külső tápellátás: DC 15–30 V
- USB tápellátás: mikro USB 5 V
- Akkumulátor: beépített 3,7 V / 1100 mAh lítium akkumulátor
- Működés töltés közben: igen
- Csatlakozók: levehető sorkapcsok

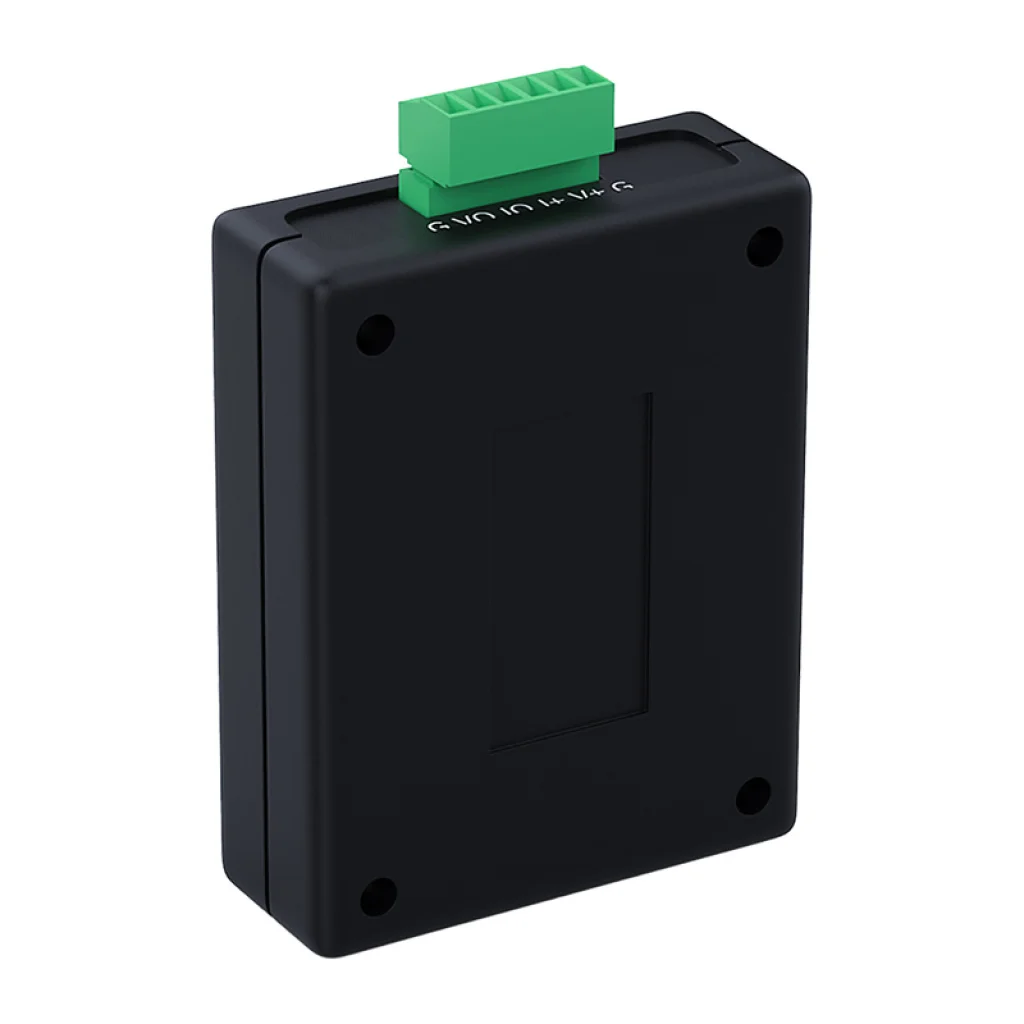

- Méretek: 89 × 69 × 28 mm
- Alkalmazási terület: ipari automatizálás, PLC, szerviz, kalibrálás, laboratóriumi és oktatási felhasználás
