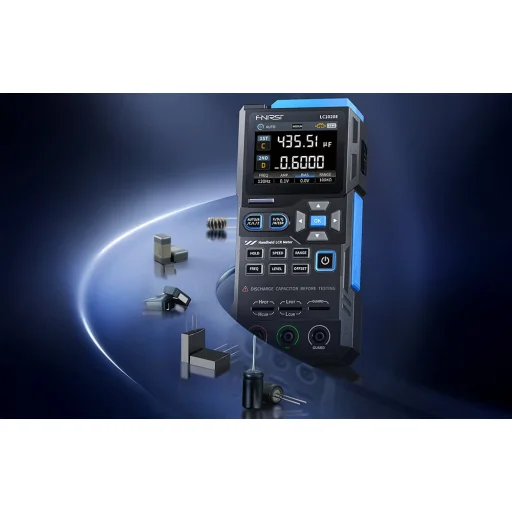

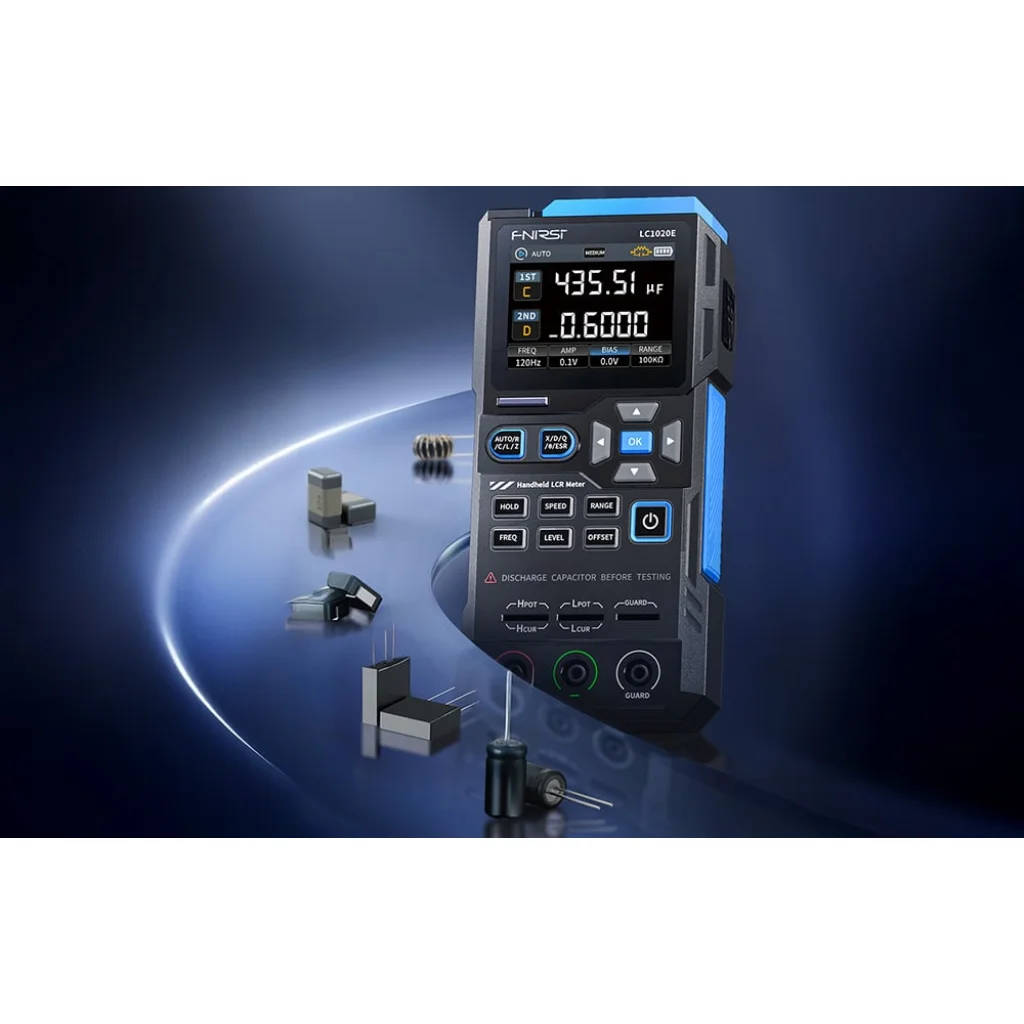

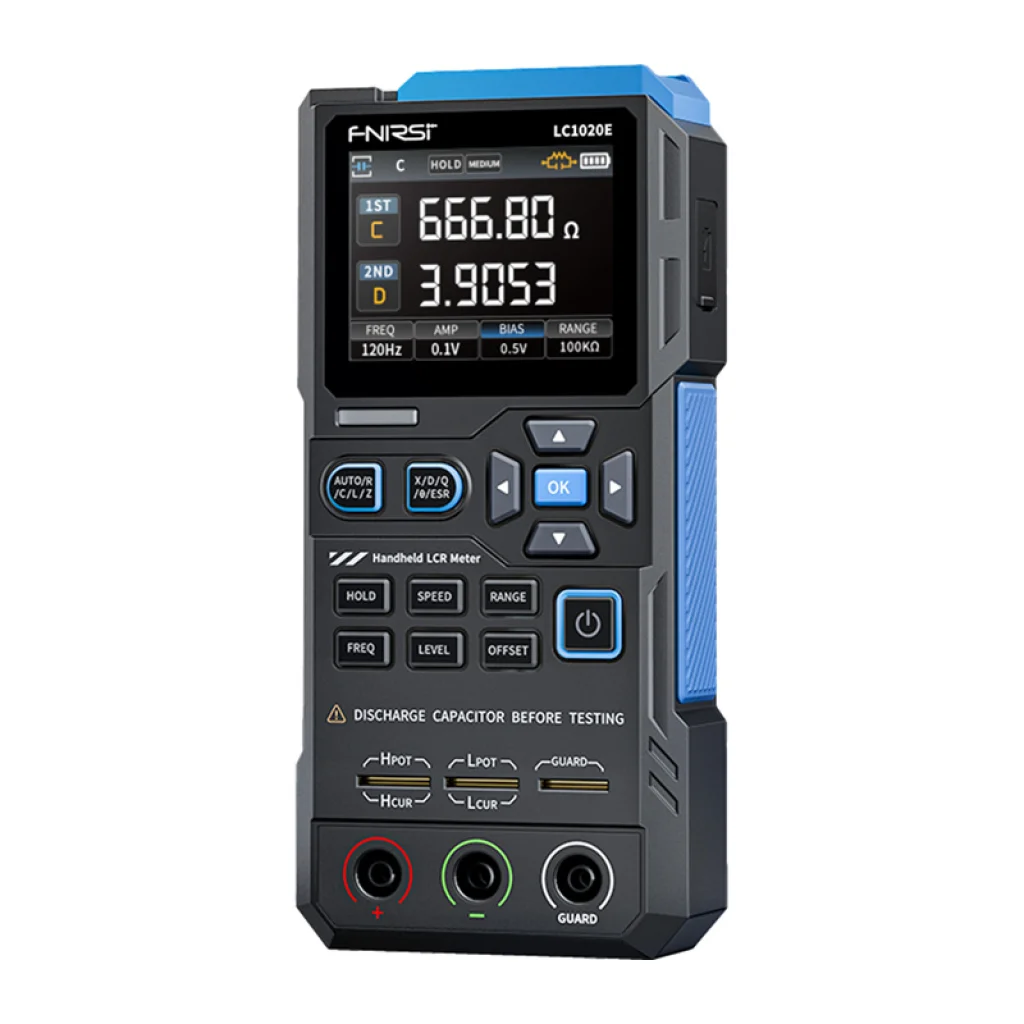

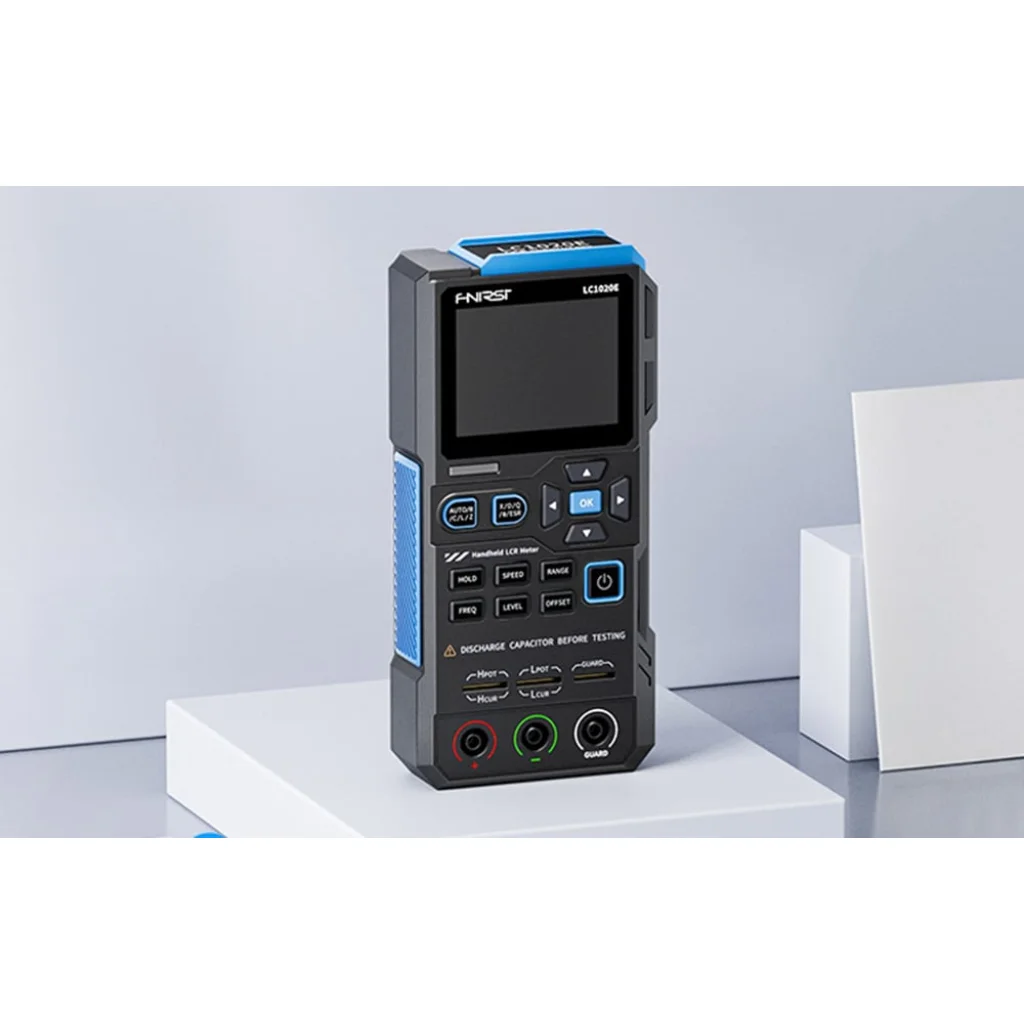

Az FNIRSI LC1020E egy kompakt, kézi LCR mérőműszer, amelyet elektronikus alkatrészek gyors és pontos mérésére terveztek. Automatikus alkatrészfelismeréssel, széles tesztfrekvencia-tartománnyal, kettős paraméterkijelzéssel és nagy mérési felbontással rendelkezik. Az állítható feszültségszintek, a beépített polarizáció és a fejlett kalibráció stabil és megbízható eredményeket biztosítanak. A színes TFT kijelző, az adattárolási funkció, az USB-C csatlakozón keresztül tölthető akkumulátoros tápellátás és az automatikus kikapcsolás kényelmessé teszik a használatát laboratóriumi és terepi környezetben egyaránt.

Automatikus alkatrészfelismerés
A mérőműszer automatikusan felismeri a vizsgált alkatrészt — legyen az ellenállás, kondenzátor vagy induktor —, és önállóan a megfelelő mérési módra vált. Ez gyors, intuitív és a hibás beállítások kockázatát minimálisra csökkentő használatot tesz lehetővé. A 100 Hz és 100 kHz közötti állítható frekvenciatartomány, a többféle frekvenciaszint támogatása, valamint az induktivitás, kapacitás, ellenállás és impedancia mérésének lehetősége ideálissá teszi kutatás-fejlesztési laborokba és szervizmunkákhoz is.

Kettős kijelzés és nagy felbontás

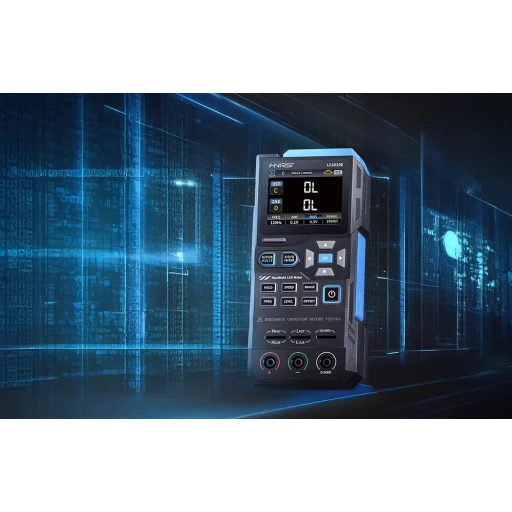

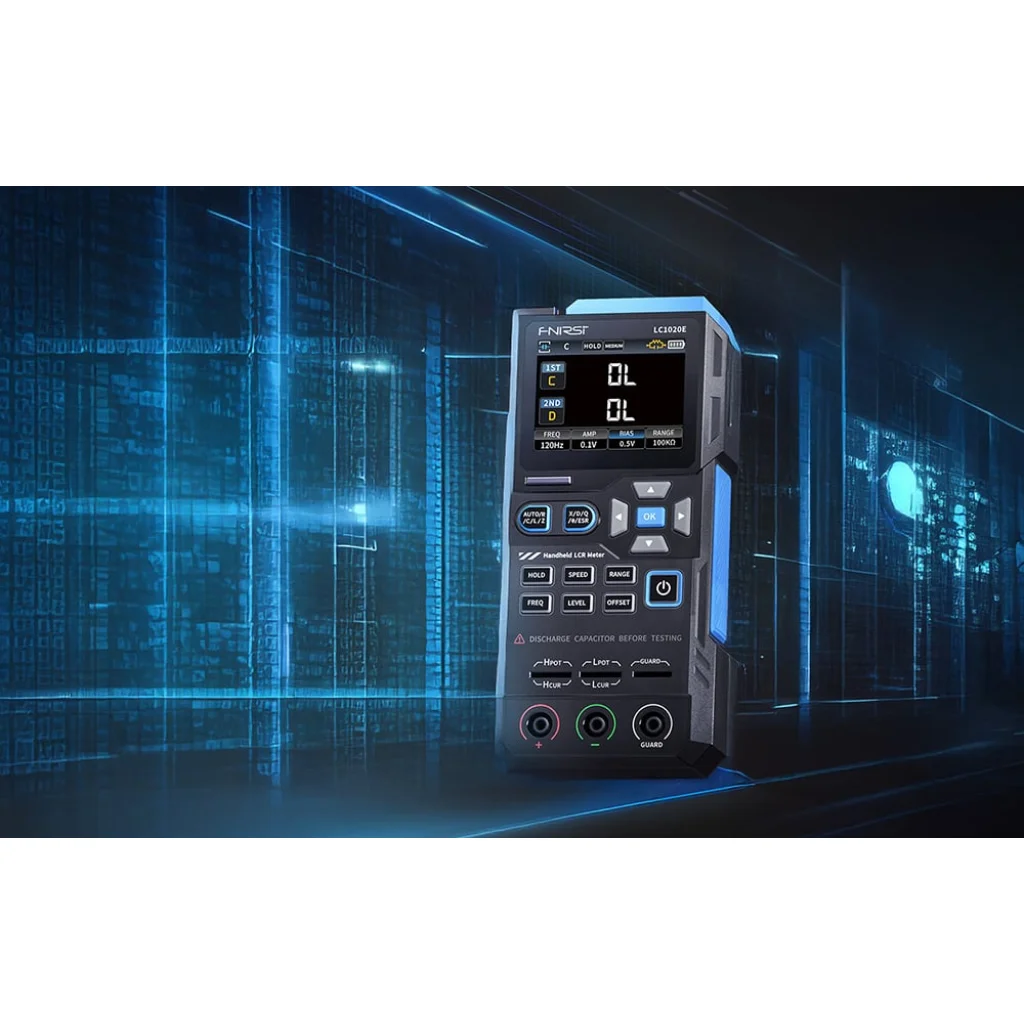

A készülék nagy mérési pontosságot és megbízható elemzést kínál még a legérzékenyebb elektronikus alkatrészek esetén is. A nagyméretű, 2,8 hüvelykes színes TFT kijelző egyszerre két mérési paramétert jelenít meg, ami felgyorsítja az elemzést és javítja az eredmények áttekinthetőségét. A stabil grafikus felület kényelmes munkát biztosít hosszabb mérések során is.

Alkalmazkodás a vizsgált alkatrészhez

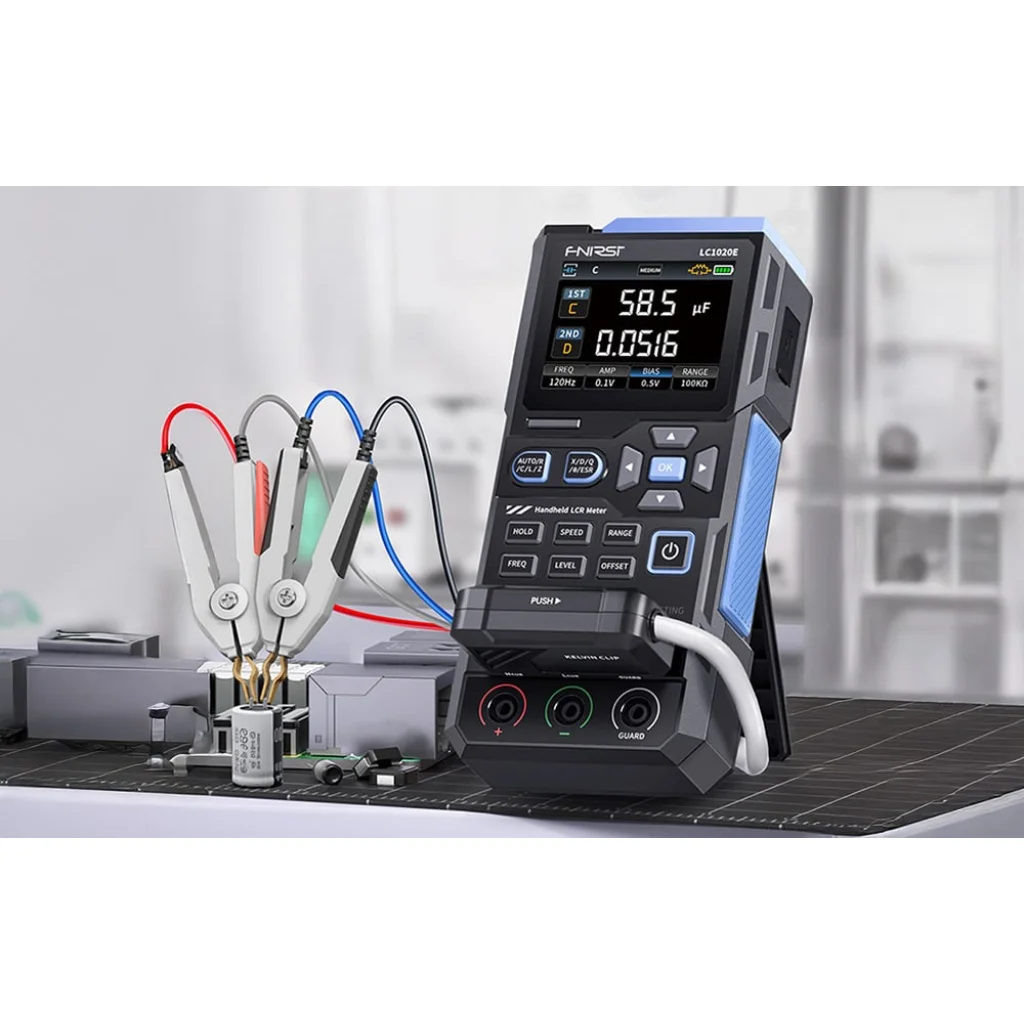

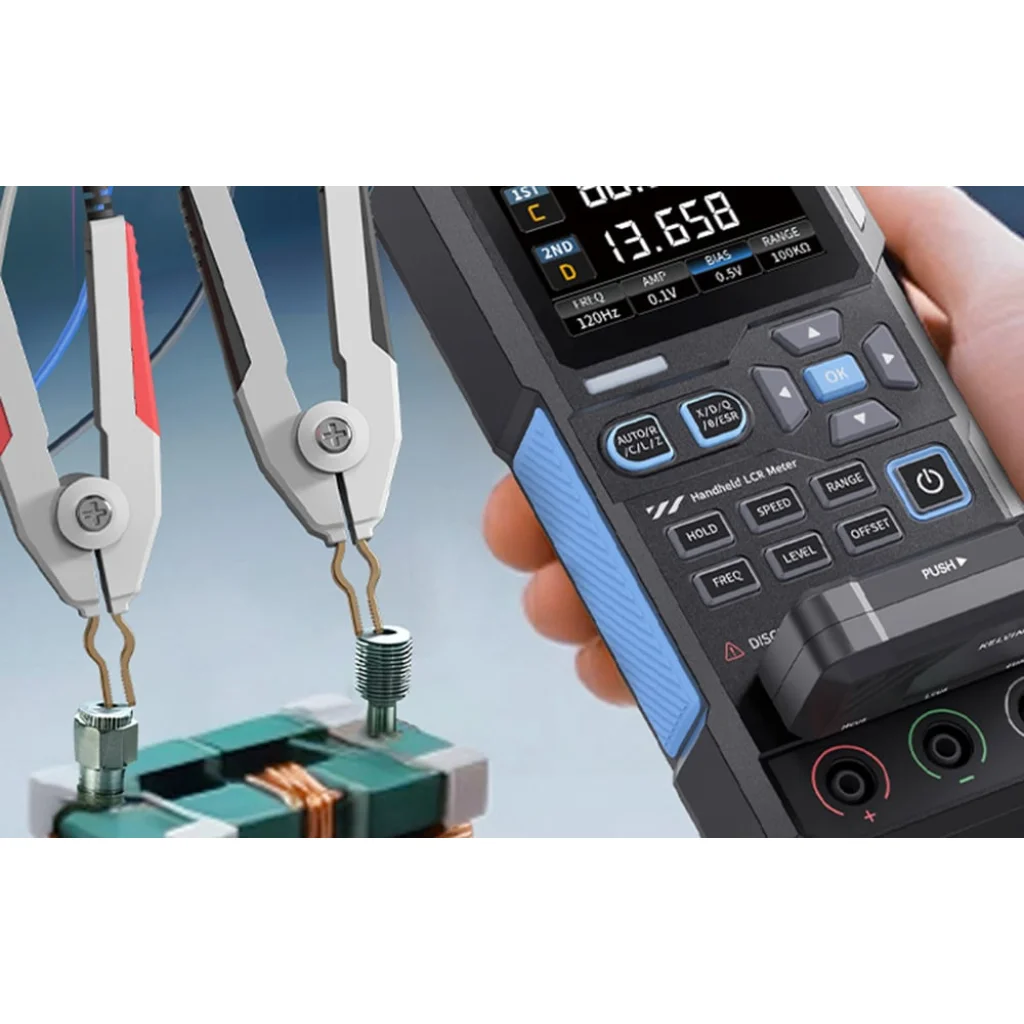

A készülék öt tesztfrekvenciát és három RMS feszültségszintet kínál, így a mérési paraméterek pontosan az adott alkatrészhez és annak jellemzőihez igazíthatók. A beépített belső polarizációs funkció stabilizálja a leolvasott értékeket, csökkenti az ingadozást, és pontos tesztelést tesz lehetővé a feszültségváltozásokra érzékeny alkatrészek esetén is. A nyitott és rövidzár kalibrációs funkciók hatékonyan csökkentik a parazita kapacitás és a mérővezetékek ellenállásának hatását, így stabil, ismételhető és megbízható eredmények érhetők el.

Hatékonyság szervizben és gyártásban
Az FNIRSI LC1020E lehetővé teszi a névleges értékek és tűréshatárok beállítását, így könnyen azonosíthatók a normától eltérő alkatrészek. A válogatási mód és az egygombos tesztelés jelentősen növeli a munkahatékonyságot, különösen minőségellenőrzés, gyártási tesztelés és tömeges alkatrészválogatás során. A készülék gyorsan rögzíti az aktuális mérési eredményt, és támogatja az adatnaplózási módot is. Emellett valós idejű statisztikákat készít, amelyek megkönnyítik az eredmények elemzését és összehasonlítását.

Hatékonyság, kényelem és függetlenség a munkaállomástól

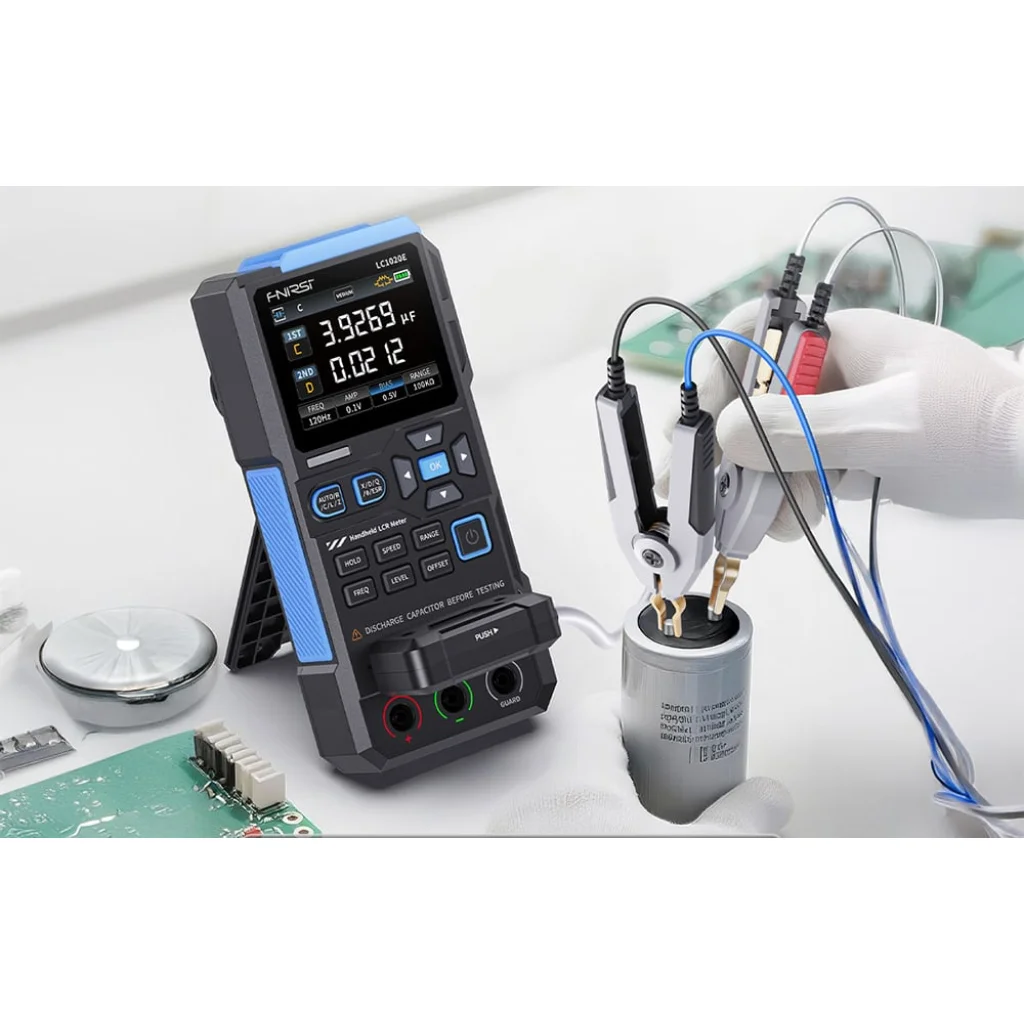

A beépített lítium-ion akkumulátor, az USB-C töltés és az automatikus kikapcsolás ideálissá teszik a mérőműszert terepi használatra is. Kompakt kialakítása és sokoldalú funkcionalitása lehetővé teszi a kapacitás, ellenállás, induktivitás és impedancia mérését, valamint az elektrolitkondenzátorok tesztelését soros és párhuzamos áramkörökben, további berendezések nélkül.

A készlet tartalma:
- mérőműszer
- adatkábel
- rövidzáró lemez
- Kelvin-tesztcsipesz
- tesztvezetékek (fekete és piros)
- használati útmutató

Műszaki adatok:
- Gyártó: FNIRSI
- Modell: LC1020E
- Tesztfrekvencia: 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Alapvető pontosság: 0,3%
- Kijelző: 2,8 hüvelykes TFT LCD kijelző
- Kijelző felbontása: fő paraméter: 4,5 számjegy | másodlagos paraméter: 4,5 számjegy
- Mérési paraméterek: fő paraméterek: AUTO / R / C / L / Z | másodlagos paraméterek: X / D / Q / θ (fázisszög) / ESR
- Mérési tartomány:
- Induktivitás (L): 0–100 H
- Kapacitás (C): 0–100 mF
- Ellenállás (R): 0–10 MΩ
- Belső polarizáció (Bias): 0,0 V, 0,5 V
- Tesztfeszültség szint: 0,1 V, 0,3 V, 0,6 V
- Kalibrációs funkciók: nyitott áramkör kalibráció, rövidzárlat kalibráció
- Összehasonlító funkció: a mért és a névleges érték közötti relatív hiba kiszámítása százalékban, valamint az eredmények szűrése; a névleges érték és a tűréshatár beállítható 0,1% és 99,9% között
- Naplózási funkció: ellenőrzi, hogy a mért alkatrész adatai megfelelnek-e a beállított névleges értéknek és tűrésnek, valamint rögzíti a sikeres és sikertelen mérések számát
- Mérőterminál konfiguráció: háromterminálos, ötterminálos
- Kimeneti impedancia: 100 Ω
- Kommunikációs interfész: USB Type-C (virtuális soros port)
- Egyéb beállítások: nyelv, kijelző fényereje, hangbeállítások, automatikus kikapcsolás, kalibrációs beállítások, rendszerinformációk
