Termék leírás

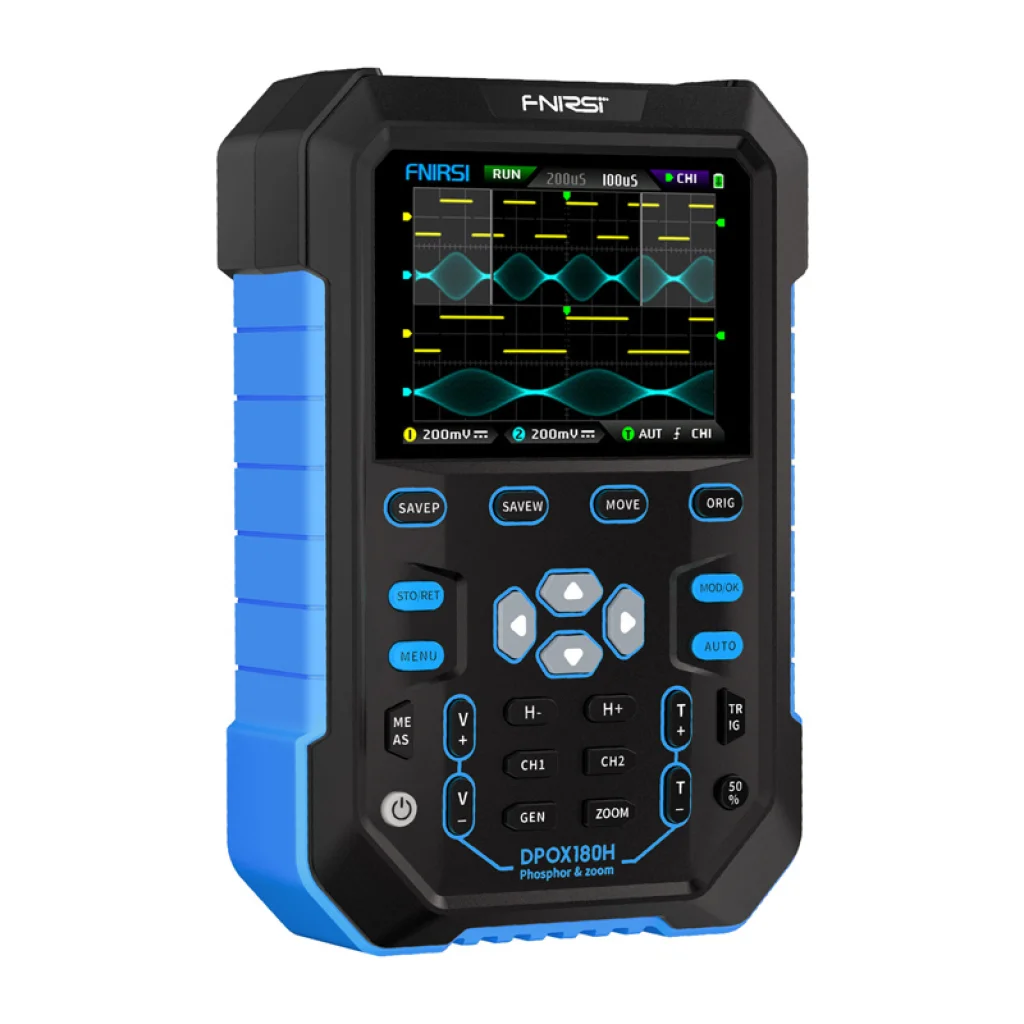

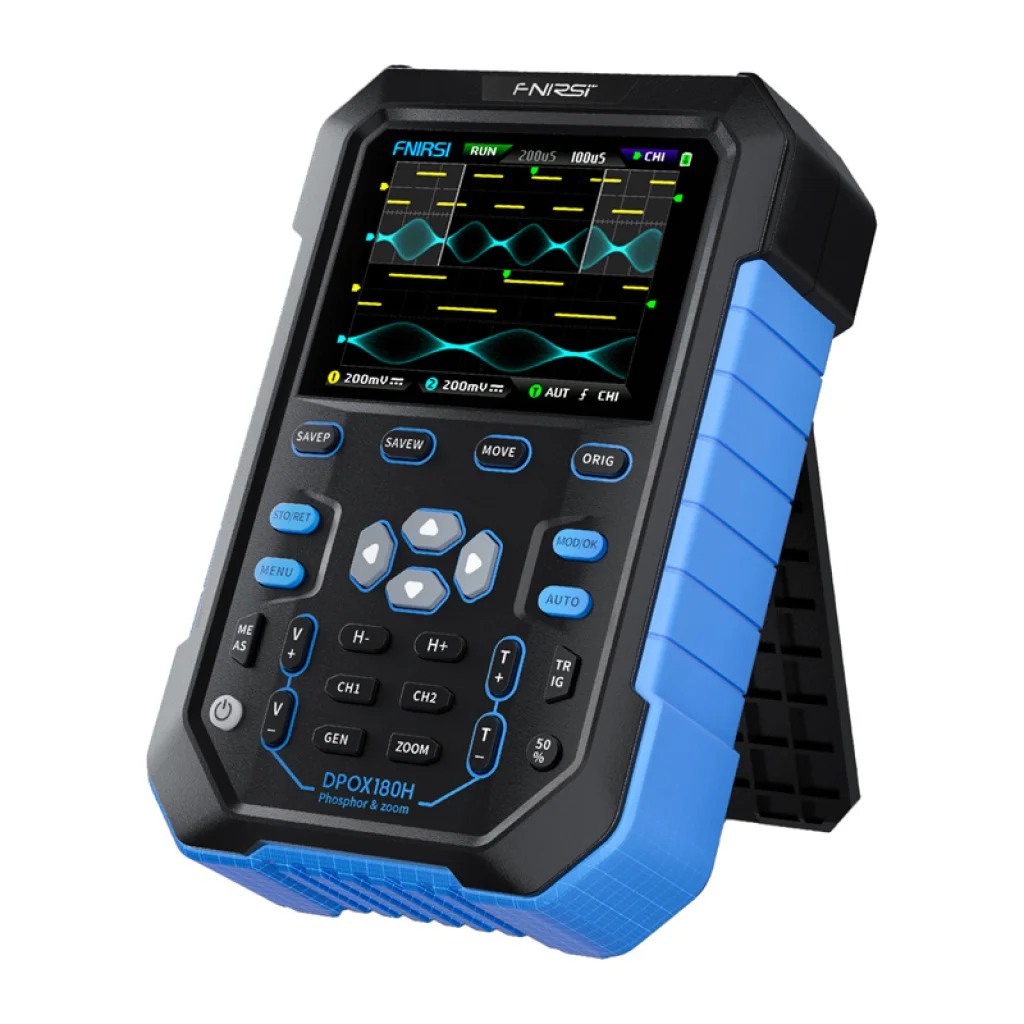

Az FNIRSI DPOX180H egy 2 az 1-ben kézi digitális foszfor oszcilloszkóp (DPO), amely egy 180 MHz-es, kétcsatornás oszcilloszkópot, egy 20 MHz-es DDS funkciógenerátort és fejlett jelelemző funkciókat egyesít. Kompakt, hordozható eszköz, amelyet szervizelési, műhely- és laboratóriumi feladatokra terveztek, így egyetlen készülékben kínál magas szintű funkcionalitást.
A 180 MHz-es (-3 dB) analóg sávszélesség és az akár 500 MSPS valós idejű mintavételezés (kétcsatornás üzemmódban 250 MSPS) lehetővé teszi a gyors lefutású jelek, impulzusok és nagyfrekvenciás jelek pontos megjelenítését, ami elengedhetetlen a korszerű elektronikai rendszerek diagnosztikájában.

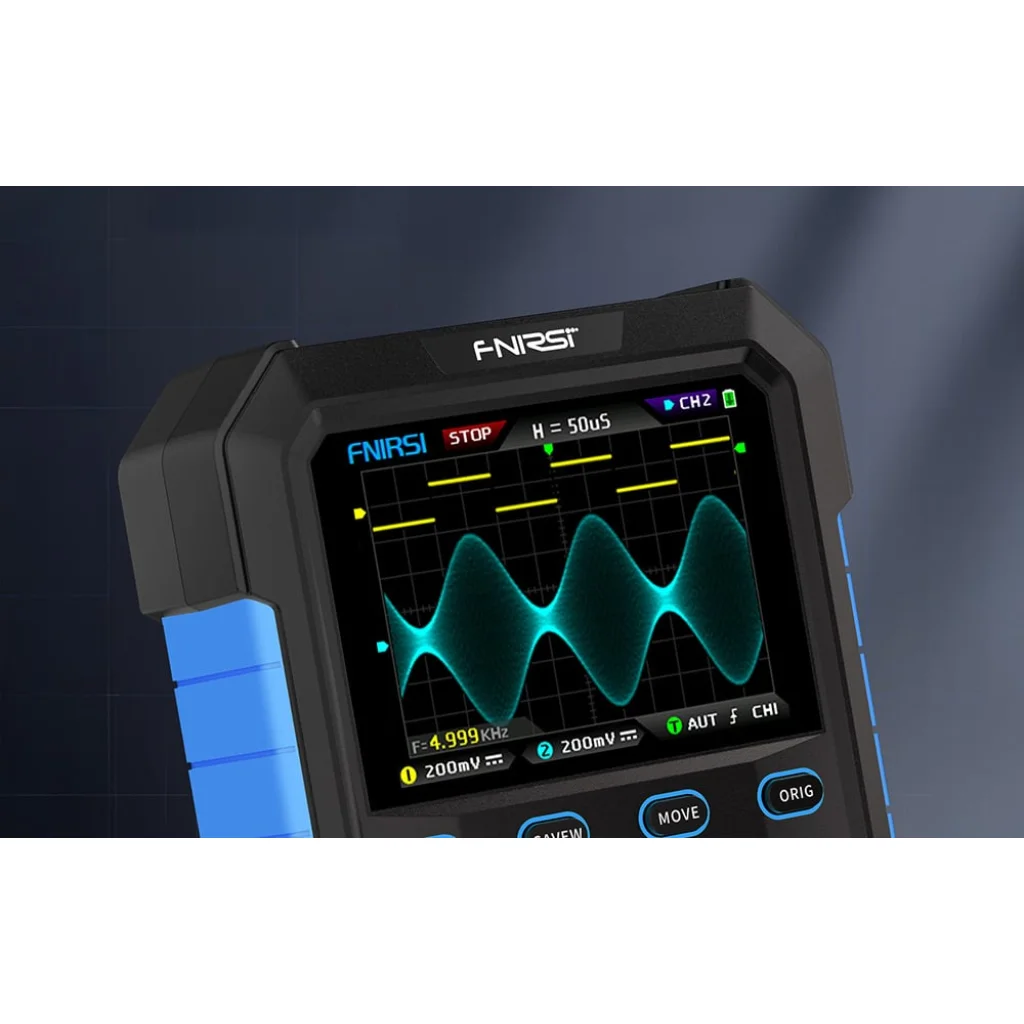

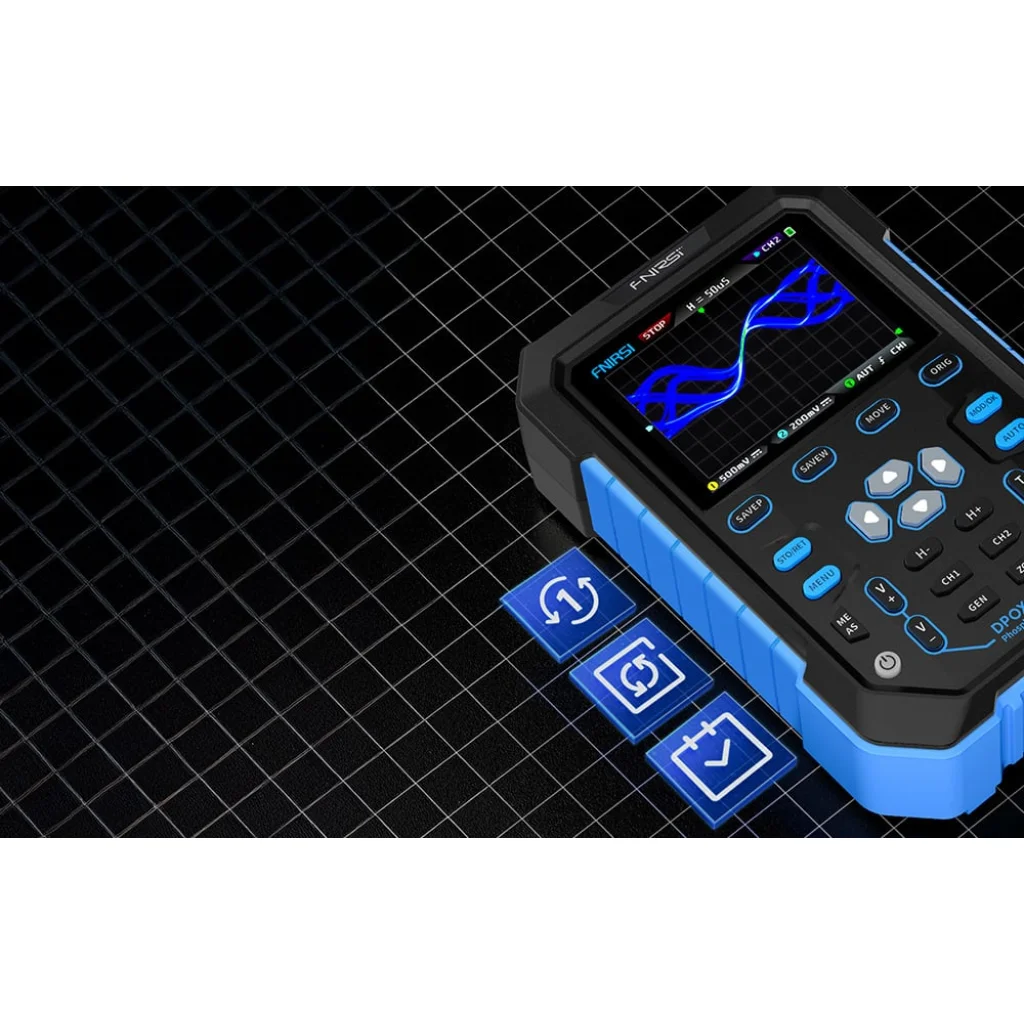

A digitális foszfor technológia a fényerősség-skálát és a színhőmérsékletet használja a jel gyakoriságának megjelenítésére. Ennek köszönhetően könnyebben észlelhetők a hagyományos oszcilloszkópokkal gyakran nem látható jelenségek, például a jitter, a zaj, az instabilitás vagy a ritka események.
Az akár 50 000 hullámforma/másodperc frissítési sebesség jelentősen csökkenti az akvizíciós holtidőt. Ez hatékonyan segíti a rövid idejű zavarok és jelanomáliák rögzítését, ami különösen fontos kapcsolóüzemű tápegységek és digitális buszok elemzésekor.
A beépített, kapcsolható 20 MHz-es hardveres sávszélesség-korlátozás hatékonyan csökkenti a zajt és a magasabb rendű harmonikusokat. A kiterjedt triggerelési rendszerrel együtt – Auto / Normál / Egyedi módok, emelkedő és csökkenő él – stabil és tiszta jelmegjelenítést biztosít.
Az FFT funkció gyors, kvalitatív áttekintést ad a vizsgált jel frekvenciaspektrumáról. Az X-Y mód digitális foszfor technológiával kiegészítve lehetővé teszi két csatorna amplitúdó- és fázisviszonyainak elemzését, például Lissajous-ábrák segítségével.

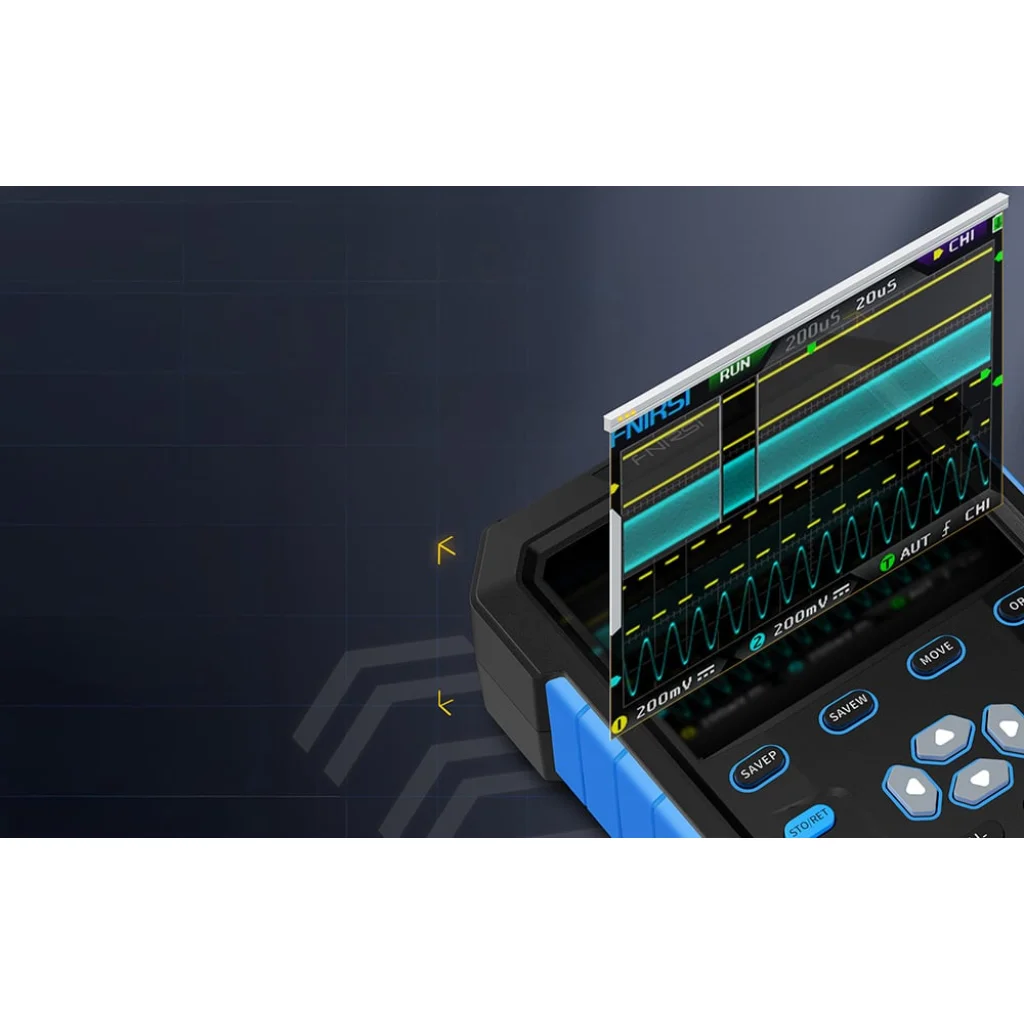

A 2×–1000× időalap nagyítás pontos elemzést tesz lehetővé a kiválasztott hullámformaszakaszokon. A görgetési mód valós idejű megfigyelést biztosít lassan változó jelek esetén.

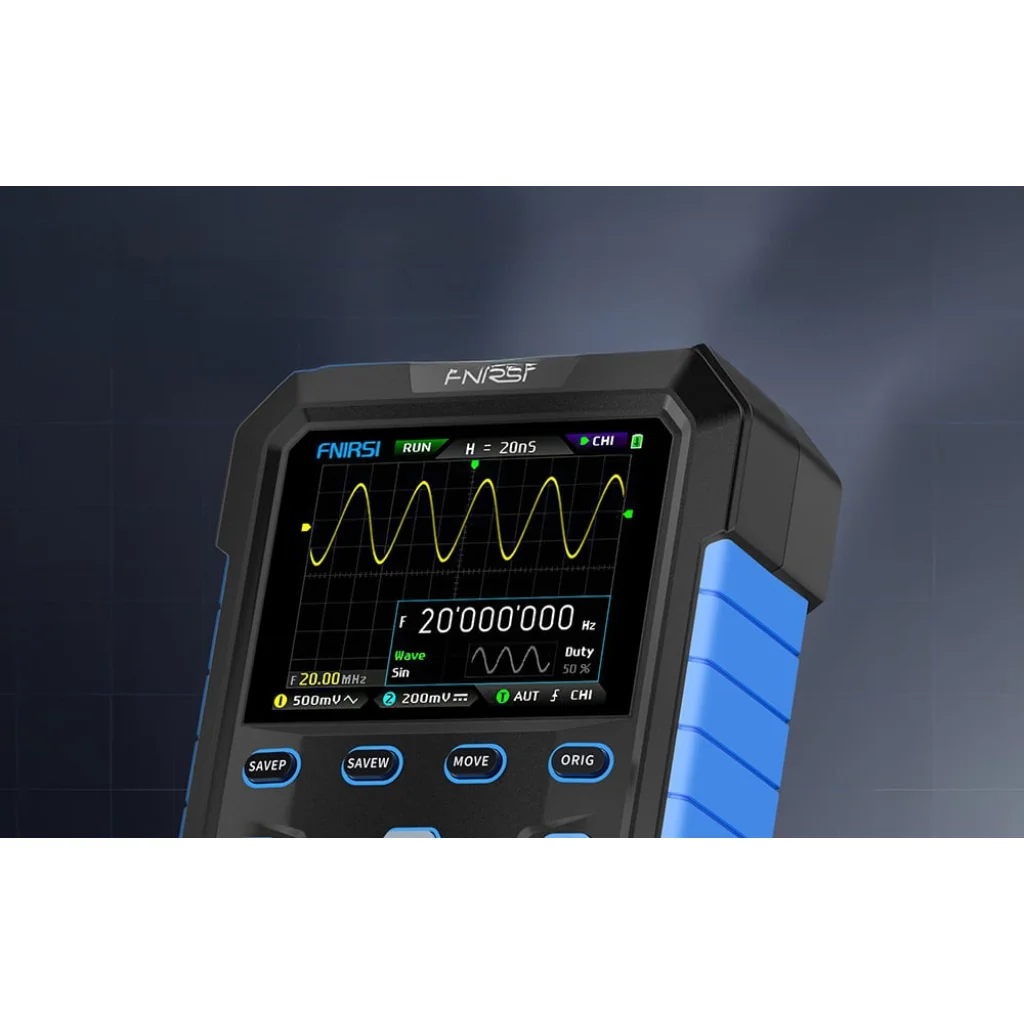

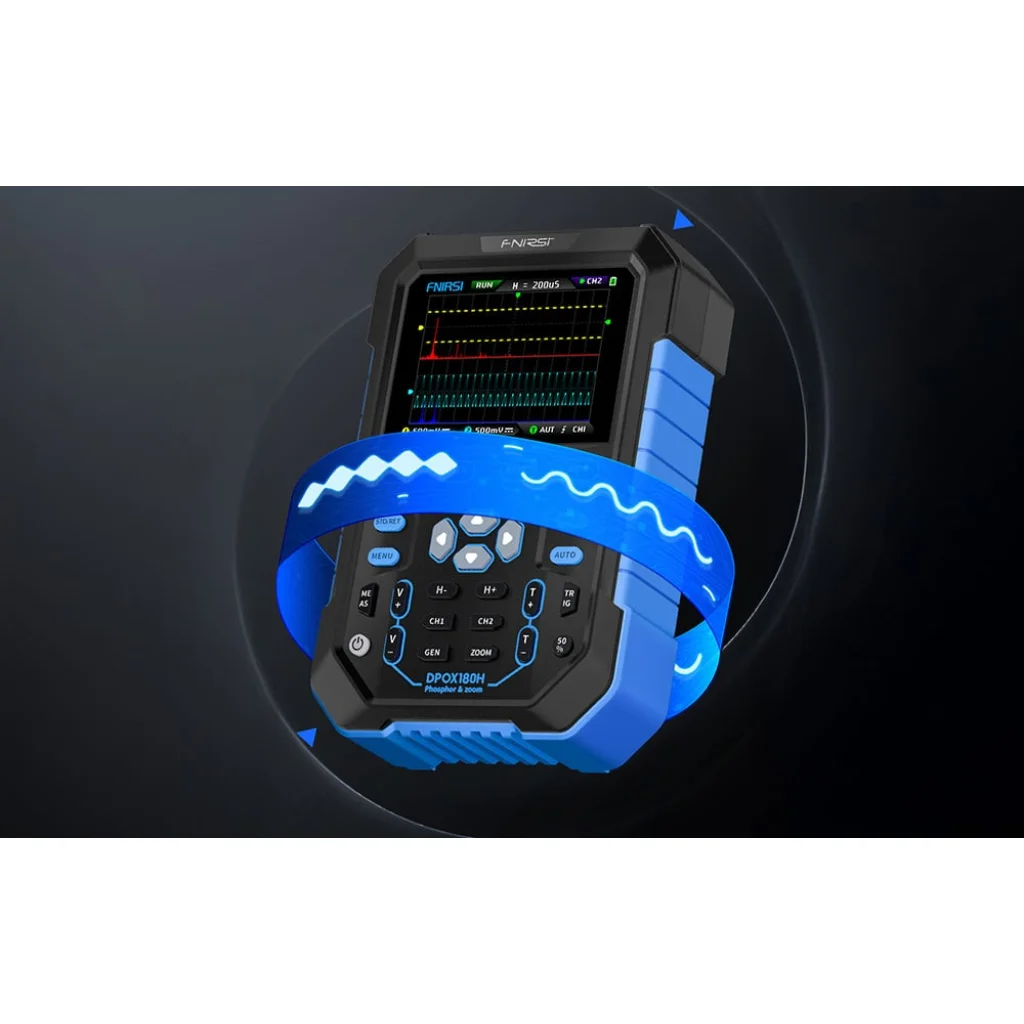

A beépített 20 MHz-es DDS funkciógenerátor 14 különböző hullámformatípust támogat, 1 Hz-es frekvenciaállítási lépéssel. Az egyedi kivágási funkció lehetővé teszi a mért hullámforma egy részének kiválasztását és generátorkimeneti jelként történő felhasználását, akár 500 egyedi jel mentésével.

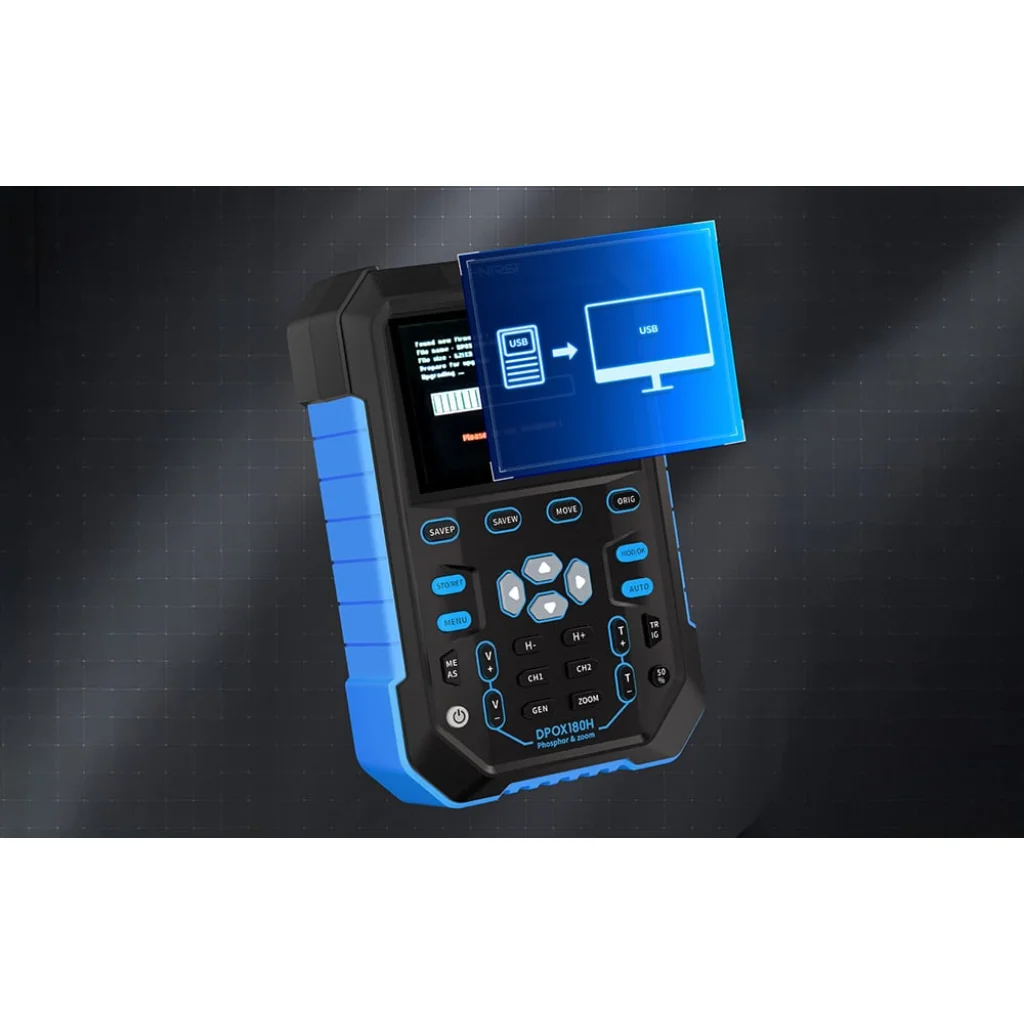

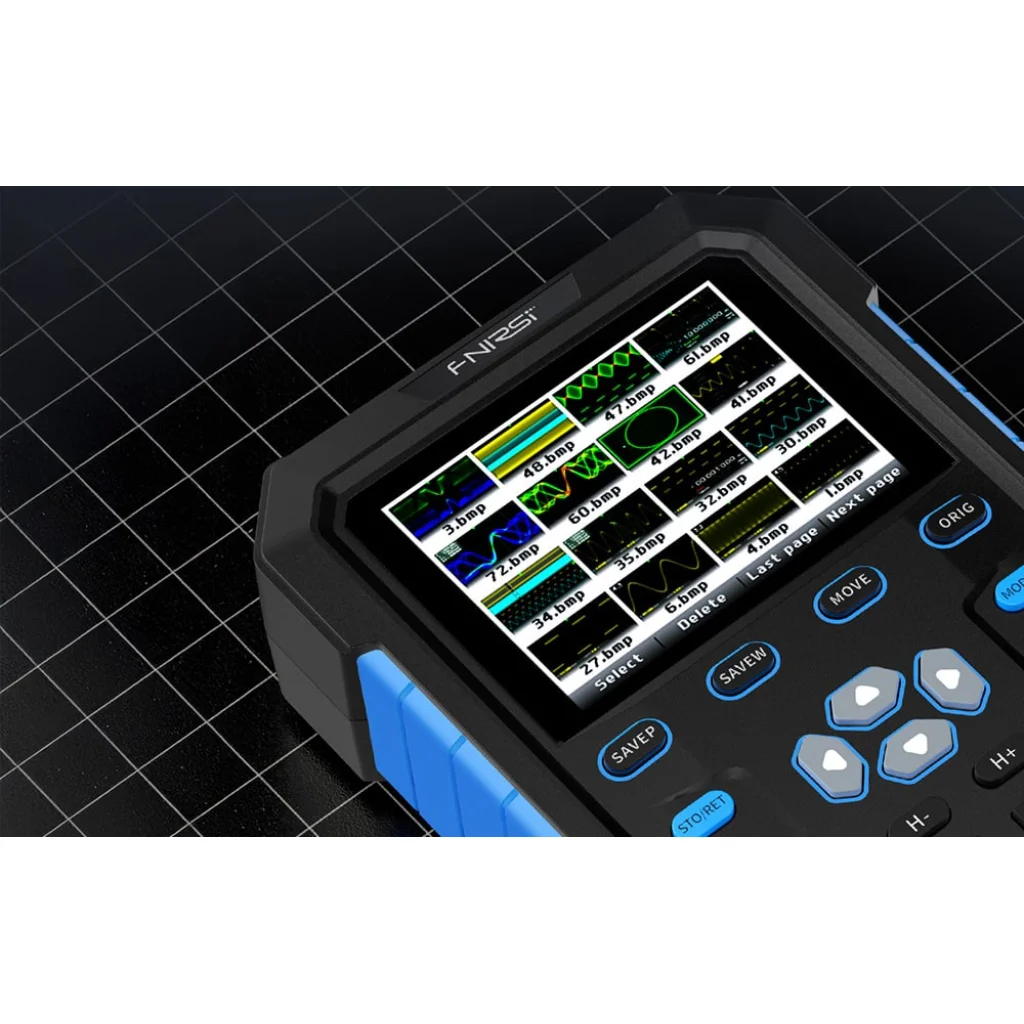

A beépített 120 Mbit memória akár 250 hullámforma és 90 képernyőkép (BMP) tárolását teszi lehetővé. Az adatok közvetlenül a készüléken is megtekinthetők, illetve USB-n keresztül számítógépre exportálhatók. A firmware szintén USB-n keresztül frissíthető.

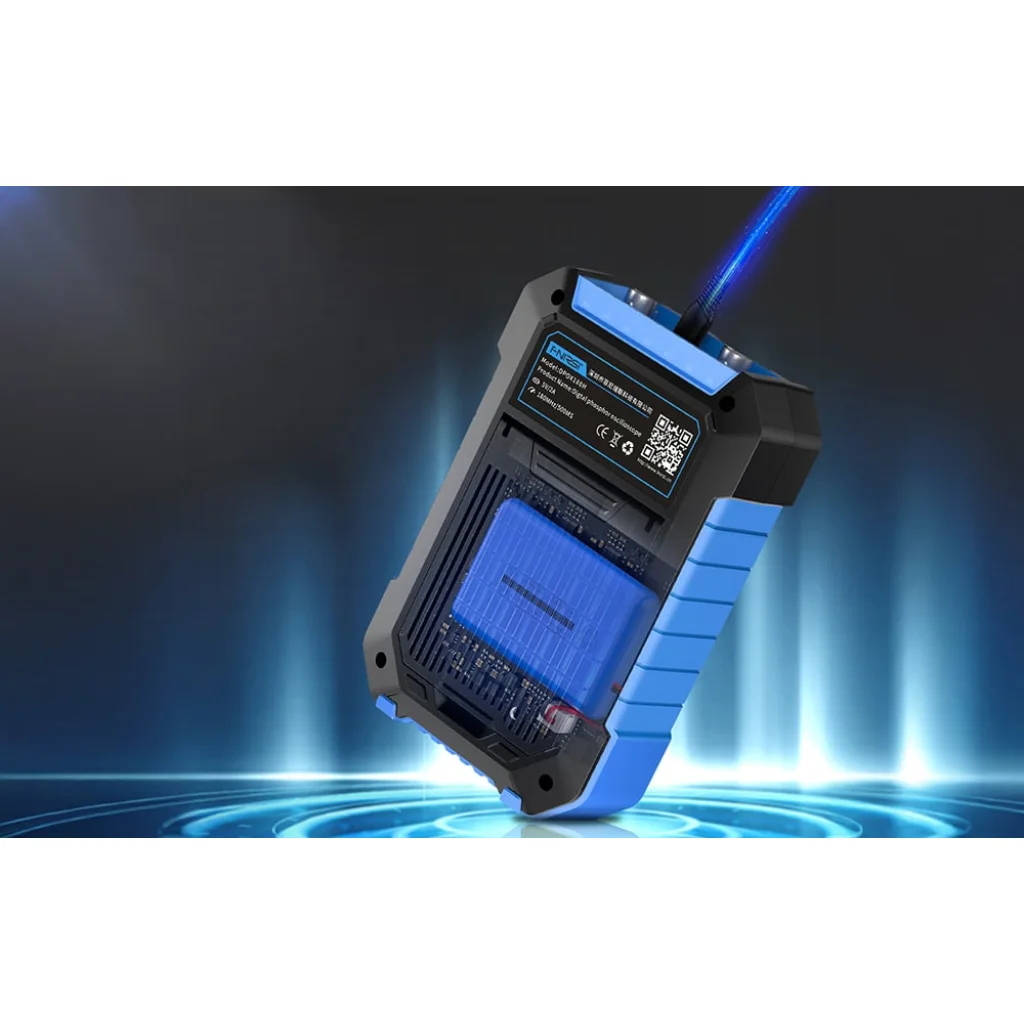

A 2,8 hüvelykes, 320 × 240 pixeles színes IPS kijelző jó olvashatóságot biztosít különféle körülmények között. A készülék egygombos automatikus beállítással, kurzorméréssel, legfeljebb 400 V bemeneti védelemmel, 3000 mAh kapacitású Li-ion akkumulátorral, körülbelül 4 órás üzemidővel és 5 V / 2 A gyorstöltéssel rendelkezik. Az FNIRSI DPOX180H sokoldalú és biztonságos választás elektronikai mérnökök, szerviztechnikusok, diákok és igényes hobbi felhasználók számára.
Műszaki adatok:
- Gyártó: FNIRSI
- Modell: DPOX180H
- Eszköz típusa: kézi digitális foszfor oszcilloszkóp (DPO)
- Csatornák száma: 2
- Analóg sávszélesség: 180 MHz (-3 dB)
- Mintavételi frekvencia: 500 MSPS (1 csatorna) / 250 MSPS (2 csatorna)
- Frissítési sebesség: 50 000 hullámforma/s
- Kijelzőtechnológia: digitális foszfor oszcilloszkóp (DPO)
- Spektrumelemzés: FFT (gyors Fourier-transzformáció)
- Működési módok: Auto / Normál / Egyedi
- Triggerelés: emelkedő él / csökkenő él
- Hardveres sávszélesség-korlátozás: 20 MHz (kapcsolható)
- X-Y mód: igen
- Időalap nagyítás: 2× – 1000×
- Görgetési mód: igen
- Jelgenerátor: DDS (közvetlen digitális szintézis)
- Maximális generátorfrekvencia: 20 MHz
- Generátor hullámformatípusok: 14 (szinusz, négyszög, háromszög, fűrészfog, impulzus, többhangú és egyéb)
- Generátor frekvenciaállítási felbontás: 1 Hz
- Kivágási funkció: igen
- Egyedi jelek száma: legfeljebb 500
- Belső memória: 120 Mbit
- Hullámforma-rögzítés: legfeljebb 250 csoport
- Képernyőkép-rögzítés: legfeljebb 90 fájl (BMP)
- Adatexport: USB
- Firmware frissítés: igen, USB-n keresztül
- Kijelző: IPS LCD
- Kijelző mérete: 2,8 hüvelyk
- Kijelző felbontása: 320 × 240 px
- Automatikus mérések: igen (egy gombos AUTO)
- Kézi mérések: képernyőkurzorok
- Bemeneti védelem: legfeljebb 400 V (túlfeszültség-védelem)
- Tápellátás: Li-ion akkumulátor
- Akkumulátor kapacitása: 3000 mAh
- Akkumulátoros üzemidő: legfeljebb kb. 4 óra
- Töltés: 5 V / 2 A (gyorstöltés)
- Automatikus kikapcsolás: igen (programozható, 5 perc – 2 óra)
