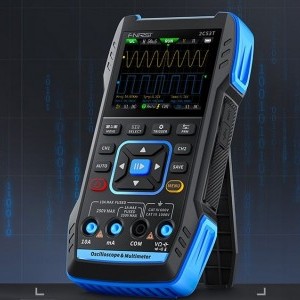

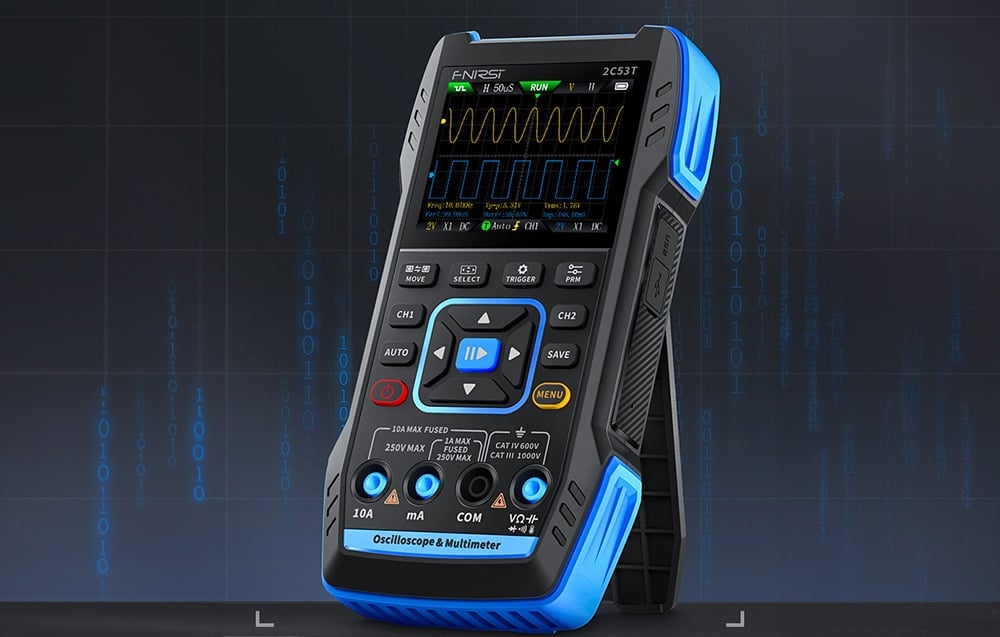

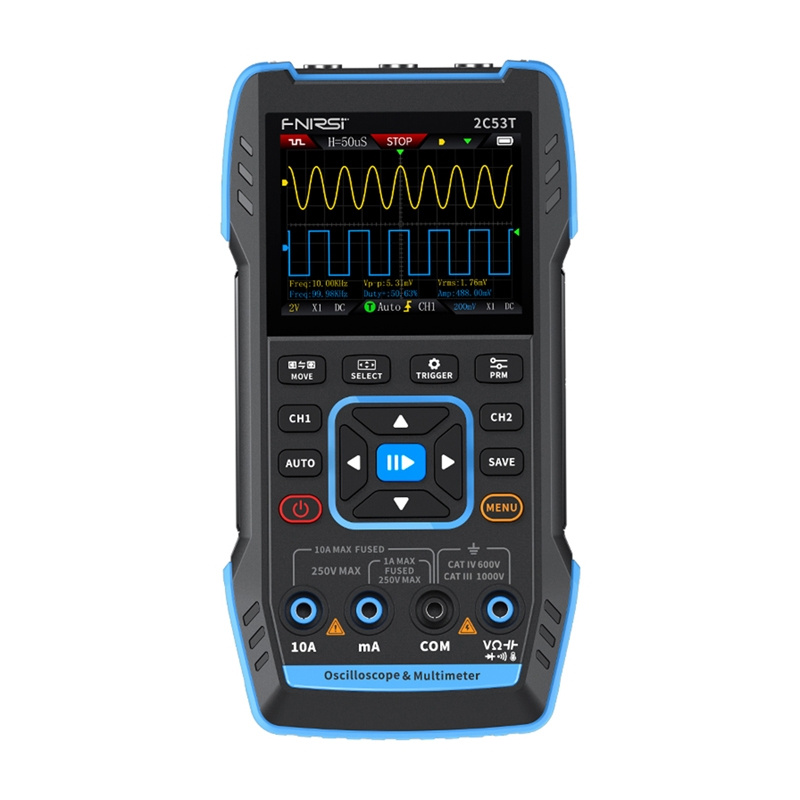

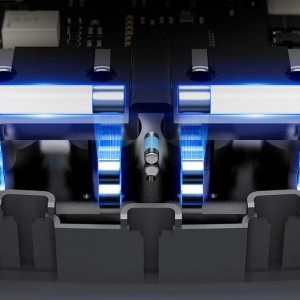

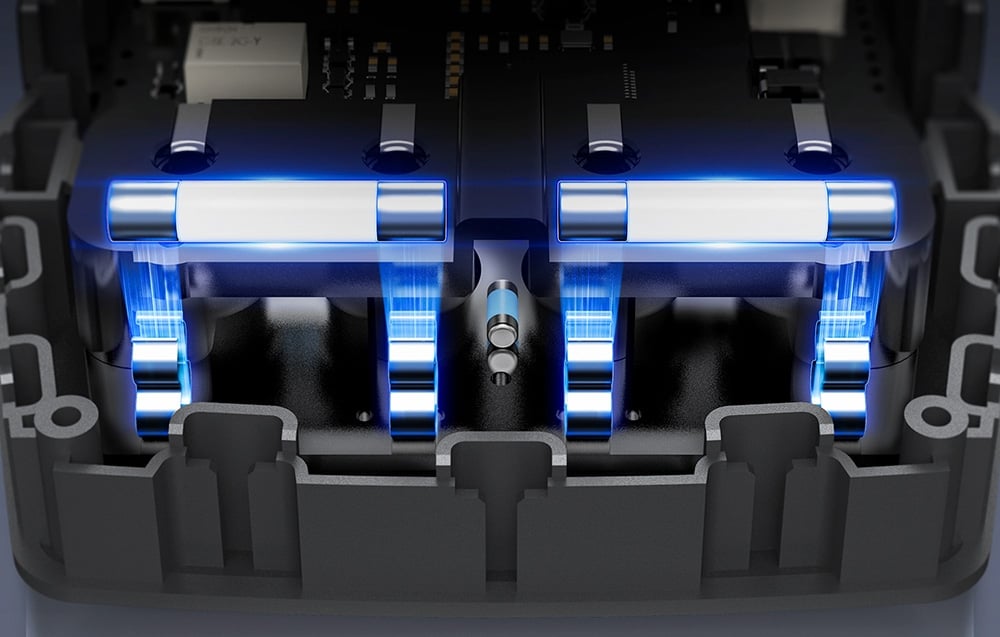

Az FNIRSI 2C53T egyesíti a 2×50 MHz/250 MSa/s oszcilloszkóp funkcióit 8 bites ADC-vel és csatornánként 16 kpct memóriapufferrel (pre/post-trigger), 19999 számláló multiméterrel és 50 kHz-es jelgenerátorral. A bemeneti impedancia 1 MΩ ∥ 15 pF AC/DC/GND kapcsolással. A robusztus ABS ház szilikon borítással, a 2,8 hüvelykes 320×240 px képernyő és a 3000 mAh-s akkumulátor (akár 4 órás üzemidő) garantálja a mobilitást és a folyamatos méréseket még zord környezetben is. A készülék CAT II 300 V-os tanúsítvánnyal, kettős kerámia biztosítékkal és égésgátló áramkörrel rendelkezik. A hullámformák mentésének és a firmware frissítésének lehetőségével mindig kézben tarthatja eredményeit, és hozzáférhet a legújabb funkciókhoz.

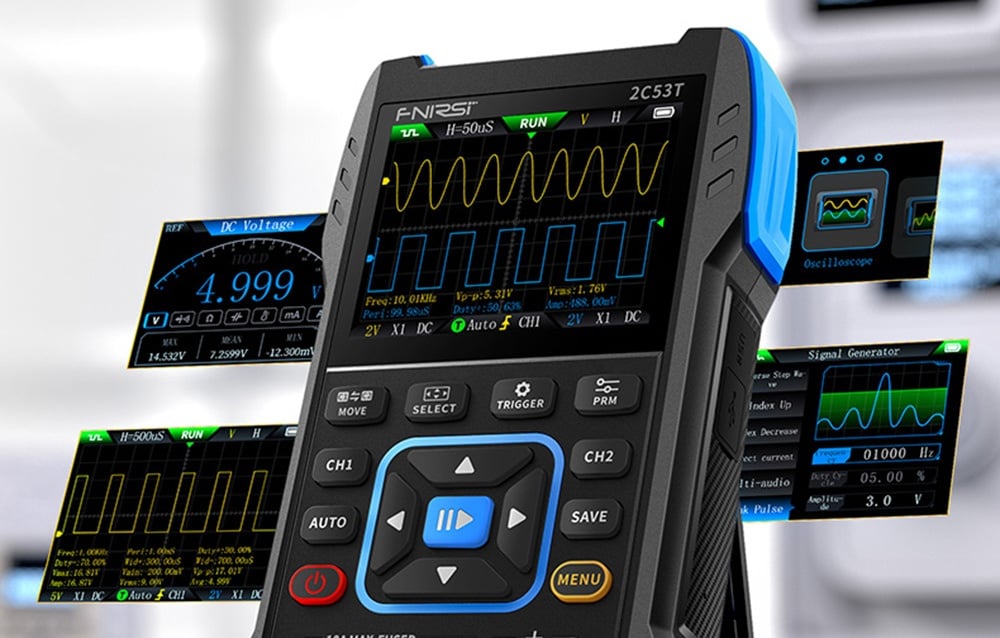

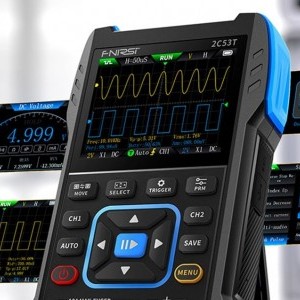

Színes képernyő és multiméter
A 2,8″-es, 320×240 px felbontású kijelző teljes színben jeleníti meg a hullámformákat a "végtelen utófény" funkcióval, amely a hullámforma nyomvonalát a képernyőn tartja. Az Y-T, Rolling és X-Y (Lissajous) üzemmódok megkönnyítik a fázisviszonyok megfigyelését, a nagy fényerő pedig minden körülmények között garantálja az olvashatóságot. A beépített multiméter 19999 számlálóval lehetővé teszi a DC/AC, nagy és kis áramok, ellenállás, kapacitás, diódák, hőmérséklet és folytonosság (zúgó) mérését. Az intelligens védelmek megvédik a felhasználót és a berendezést a túlterheléstől.

Fejlett hardverarchitektúra
Az asztali oszcilloszkópokban használt professzionális ARM + FPGA + nagy teljesítményű ADC kombináció gyors triggerelést és a jelek hű ábrázolását biztosítja. A triggerelési rendszer Edge (emelkedő/eső), Pulse Width, Video és Slope módokat kínál akár 50%-os pre-trigger és 50%-os post-trigger móddal, így még a legrövidebb anomáliák is részletességvesztés nélkül rögzülnek.

Jelgenerátor
A beépített funkciógenerátor ±400 V-ig terjedő feszültségeket és 50 kHz-ig terjedő frekvenciákat, valamint 13 hullámformát (szinusz, négyzet, háromszög, fűrészfog, rámpa, impulzus, zaj stb.) kínál 10 mV/div lépésekben történő offset- és amplitúdó-beállítással, lehetővé téve a szűrők, erősítők és analóg áramkörök tesztelését további hardver nélkül.

Automatikus mérésbeállítás

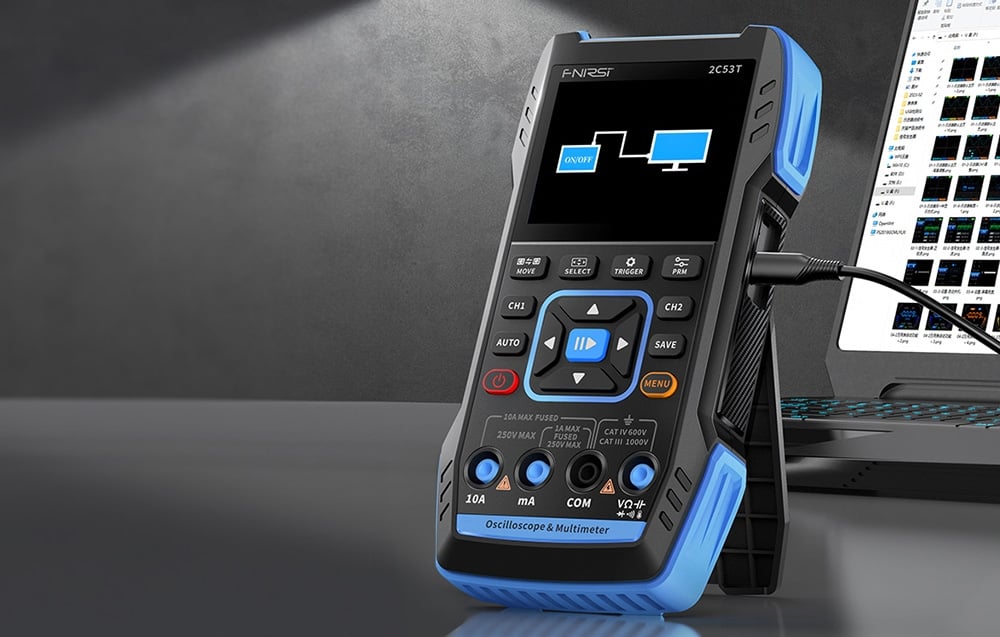

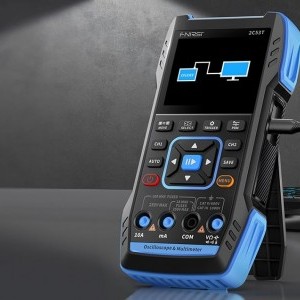

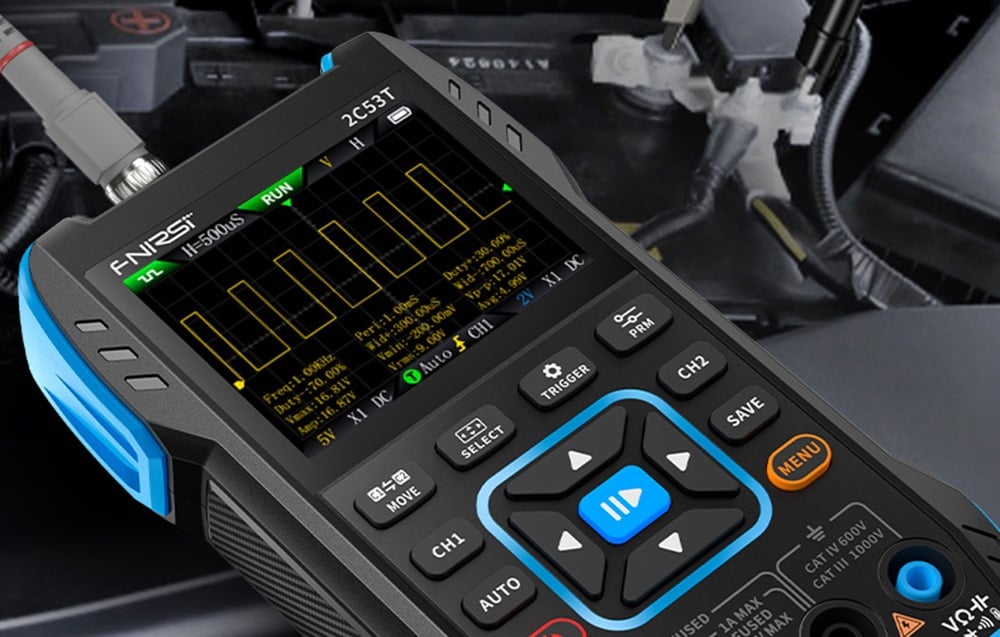

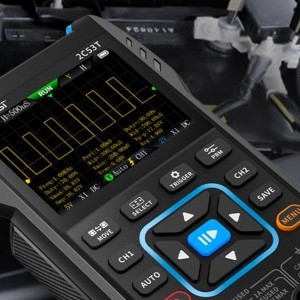

Az AUTO funkció egyetlen gombnyomással állítja be a tartományt és a kioldást, lehetővé téve az azonnali hullámforma megtekintését időigényes beállítás nélkül. A további Single és Normal üzemmódok támogatása egyszerűsíti a munkát a gyors helyszíni mérésekhez. A hullámformáról készült képernyőfotó egyetlen kattintással elmenthető az oszcilloszkóp memóriájába vagy USB-n keresztül közvetlenül a számítógépre. Ez megkönnyíti az eredmények archiválását és további elemzését bármilyen környezetben.

Elszigetelt mérési csatornák
Két teljesen független, 50 MHz sávszélességű CH1 és CH2 bemenet kiküszöböli a kölcsönös interferenciát, javítva a mérési pontosságot. A 250 MSa/s mintavételi sebesség maximális hűséggel reprodukálja a PWM-impulzusokat és a tápegység hullámzását.

Robusztus kialakítás

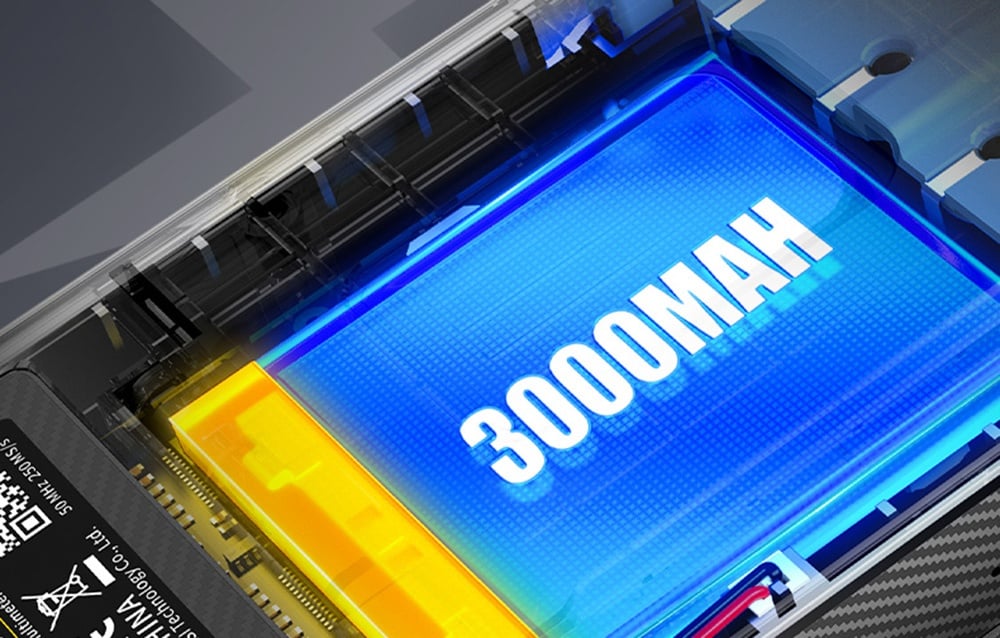

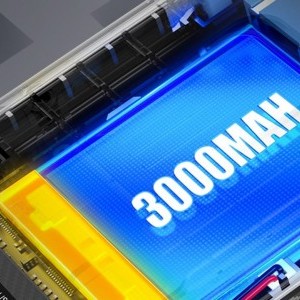

A szilikonbevonatú ABS műanyag ház csepp- és ütésállóságot biztosít, az aranyozott NYÁK-sínek pedig korrózióállóak. A 3000 mAh-s akkumulátor akár 3 órás üzemidőt is garantál. A kihajtható állvány lehetővé teszi a készülék bármilyen szögben történő elhelyezését, az ergonomikus gombok és az USB-C port pedig kényelmet biztosít a kezelés és a töltés során.

Tartalmazza a készüléket:
- FNIRSI 2C53T hordozható 3 az 1-ben oszcilloszkóp
- 10× mérőszondák (2 db)
- Szonda krokodilbilincsekkel
- Kábelek a multiméterhez
- Töltőkábel
- Hordtáska
- Felhasználói kézikönyv

A termék paraméterei

Képernyő: 2,8 hüvelykes HD színes kijelző
Felbontás: 320 × 240
Töltési specifikációk: USB-C (5 V/1 A)
Újratölthető akkumulátor: Lítium-ion 3000 mAh
Támogatott funkciók: Oszcilloszkóp, jelgenerátor, multiméter (részletekért lásd a funkció paramétereit)
Készenléti idő: 6 óra (laboratóriumi maximum)
Nyelv: Kínai és angol
Méretek: 167 × 89 × 35 mm
Súly: 300 g

Oszcilloszkóp paraméterek

Csatornák: kétcsatornás
Mintavételezés: 250 MSa/s
Analóg sávszélesség: 50 MHz (minden csatorna függetlenül 50 MHz)
Memória mélység: 1 kpont
Impedancia: 1 MΩ
Időalap-tartomány: 10 ns - 20 s
Függőleges érzékenység: 10 mV/effektus - 10 V/effektus (×1)
Maximális mérési feszültség: ±400 V
Triggermód: AUTO/Normál/egyszeri
Megjelenítési mód: Y-T/Rolling/X-Y
Kapcsolás: AC/DC
Pálya állandósága: KI, 500 ms, 1 s, ∞.
Matematikai funkciók: 8 alapművelet + FFT
Hullámforma dump rögzítés: igen
Hullámforma kép exportálása: igen
Cursor mérés: igen

Jelgenerátor paraméterek

Csatorna: egyetlen csatorna
Frekvencia: 1 Hz - 50 kHz
Amplitúdó: 0,1 - 3,0 V

Multiméter paraméterek

Egyenfeszültség: 1,9999 V / 19,999 V / 199,99 V / 1000 V ±(0,5 %+3)
Váltakozó feszültség: 1,9999 V / 19,999 V / 199,99 V / 750,0 V ±(1 %+3)
Egyenáram: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,2 %+3)
Váltakozó áram: 19,999 mA / 199,99 mA / 1,9999 A / 9,999 A ±(1,5 %+3)
Ellenállás: 9,999 MΩ / 1,9999 MΩ / 199,99 kΩ / 19,999 kΩ ±(0,5 %+3); 1,9999 kΩ / 199,99 Ω ±(2,0 %+3)
Kapacitás: 9,999 mF / 99,99 mF ±(5,0 %+20)
Hőmérséklet: -55 °C - 1300 °C (-67 °F - 2372 °F) ±(2,5 %+5)
Dióda mérés: Igen
Folytonossági vizsgálat: Igen
